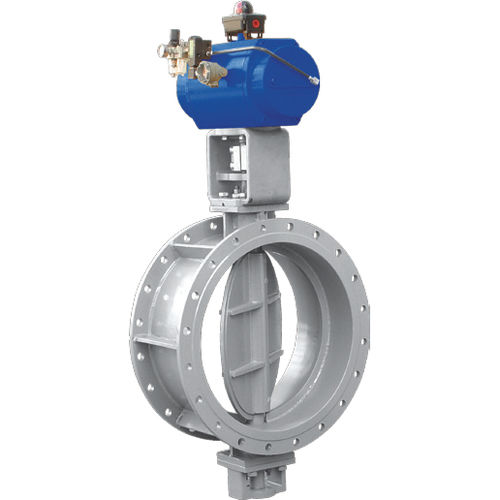

蝶阀 W1, 2, 3

电驱动控制用于气体

W1、2、3系列蝶阀，是一种大容量、规格系列化的低负载控制阀，其阀体、阀板均用钢板焊接而成，具有结构简单、重量轻、操作维护方便、易制造成大规格等特点，广泛应用于低压状态的气体或液体的流量、压力的调节，也适合于高温状态的气体。 W1系列蝶阀，其阀板形状为一开放型的蝶形平板，结构最为简单; W2系列蝶阀，其阀板制造成椭圆形，阀门关闭时蝶形阀板与阀体中心平面成10°初始角，形成了自动密封的结构，其阀座泄漏量小于W1系列；W3系列蝶阀，阀体内有一组对称分布的后座环，阀板与阀座采用平面密封，蝶形阀板不易卡死，其阀座的泄漏量与W2自封型相当。 W1、2、3系列调节蝶阀与QRM系列薄膜式角行程执行机构、QRE系列活塞式角行程执行机构组合为气动轻载调节蝶阀，与EMR系列电子式角行程执行机构组合为电动轻载调节蝶阀。 W1，W2，W3系列轻载调节蝶阀可制成散热型和高温型等结构。
