勘探钻机 HGD-600

旋转

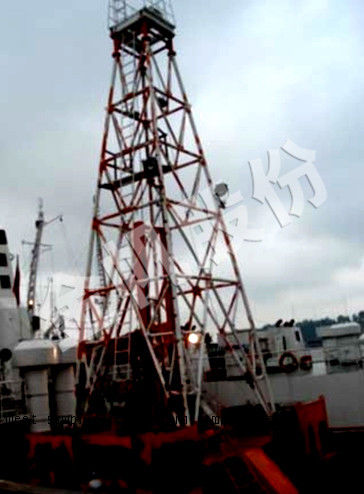

　　HGD-600型海洋工程勘察钻机是根据海洋工程勘察工程需要开发的新产品。钻机结构型式为全液压驱动。钻机适应钻进 地层为：海洋沉积淤泥地层、粘土地层、砂质粘土、粉砂层、砂层、砂砾岩及基岩地层，钻机的钻进能力能相应地满足 在上述地层中不同钻进取样工艺的需要。 主要特点 ● 输出转速（正反） 低速7~200（r/min）， 高速 14~700（r/min） 额定输出扭矩 低速11856～2148N.m， 高速 3466～627 N.m 动力头行程 3.5（m） ● 动力头给进力 25(KN) 具有静压取芯功能 重量 750（Kg） ● 主卷扬机参数 提升能力（单绳第一速） 50（KN） 单绳提升速度 低速0～40.5（m/min） 高速0～81（m/min）钢绳规格 φ28-6X19+1 钢绳容量 80（m） ● 副卷扬机参数 提升能力（单绳第一速） 25（KN） 单绳提升速度 低速0～80（m/min） 高速0～160（m/min）钢绳规格 φ14-6X19+1 钢绳容量： 550（m） ● 油泵型号 2* A10V071DFLR, 1*A10V028DFR 额定压力 主油路 18～30（MPa） ● 辅助油路 21 （MPa） ● 排 量 71+71+28（ml/r） 输入额定转速 1450（r/min） ● 液压拧管机参数 额定工作液压 21（MPa） 额定冲击扭矩 47.8（KN.m） 额定拧管扭矩 5（KN.m） 额定拧管转速 18（r/min） 通孔直径 φ450（mm）拧卸钻杆或套管直径 φ42、φ50、φ73φ127、φ146、φ178 ● 升沉补偿装置参数 升沉补偿能力 45KN 升沉补偿行程 1000mm 蓄能器容积 2*63L ● 加减压及防坠装置参数 加减压方式：液压马达+齿轮齿条式 加减压能力： 25 KN 动力头防坠能力： 10 KN ● 钻塔参数 结构形式 四方管式 垂直高度 12 （m）额定负载能力 400（KN） ● 制浆及泥浆循环系统参数 钻进泥浆泵 BW-850（流量可调） 钻进泥浆泵 BW-250 搅浆机形式 射流喷射循环式 大搅浆量 850（L/min） 水龙头入口胶管口径 2″ ● 游动滑车 形式 负载能力 400(KN) （需出具试验报告）
