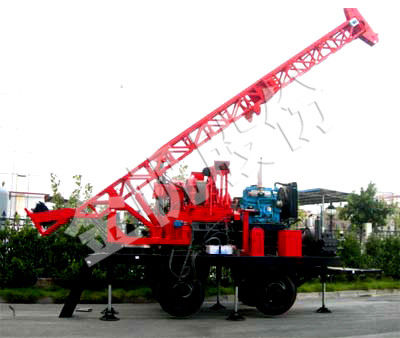

金刚石岩芯钻机 XY-5TR
勘探旋转

金刚石岩芯钻机 - XY-5TR - WUXI JINFAN DRILLING EQUIPMENT CO.,LTD. - 勘探 / 旋转
金刚石岩芯钻机 - XY-5TR - WUXI JINFAN DRILLING EQUIPMENT CO.,LTD. - 勘探 / 旋转
添加到我的收藏夹
添加到产品对比表


产品规格型号

钻孔类型
金刚石岩芯
功能
勘探
钻孔设备
旋转
钻孔直径

150 mm
(6 in)

钻孔深度

780 m, 1,150 m, 1,500 m
(2559'00" , 3772'11" , 4921'03" )

整体长度(工时)

6,000 mm
(236 in)

整体宽度(工时)

5,000 mm
(197 in)

整体高度(工时)

9,800 mm
(386 in)

机器重量

7,500 kg
(16,534.7 lb)

发动机功率

55 kW
(74.78 hp)

液压工作压力

8 MPa

整体长度(移动)

8,800 mm
(346 in)

整体宽度(移动)

2,250 mm
(89 in)

整体高度(移动)

3,600 mm
(142 in)

产品介绍

XY-5TR型取芯钻孔装备是一种以XY-5立轴式岩心钻机为主体,集钻塔、泥浆泵、拖车底盘为一体的新型钻孔设备;不仅 适用于直孔钻进,更适合倾斜孔的钻进。其结构型式和钻孔方法必将成为国内外传统 立轴式岩心钻机发展的主导趋势。 主要特点 ● 本装备为拖车底盘装载,可用机动车辆拖行。移孔位或搬迁方便、迅速,极大的减轻了工人的辅助劳动强度。钻机 工作时可借助底盘的液压支腿支撑整机重量和钻孔内钻具的重量,调对孔位方便、迅速,工作时安全可靠。 ● 本装备除了能配置XY-5型岩心钻机外,还可配置其它型号的国产岩心钻机。 ● 桅杆绞车总成可灵活自如的回转以满足运输和钻孔两个不同状态的位置要求。桅杆(钻塔)的起落由两个液压油缸 完成,在工作位置时通过液压油缸的伸缩可任意调整钻孔的倾斜角度。 ● 桅杆下部设置有液压夹持器。其结构采用国外较的油缸伸缩、斜面滑移夹紧、松开钻杆的方式,夹持钻杆安全 可靠;较大的卡瓦包角和接触长度使其特别适用于深孔钻进。
