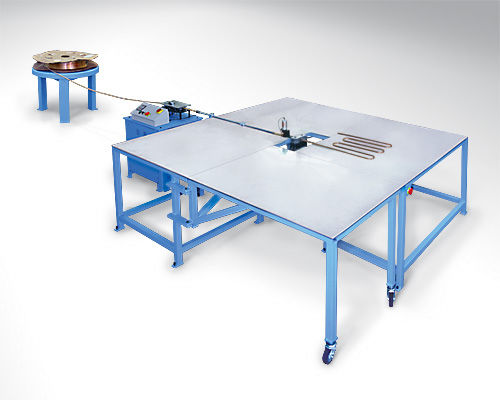

液压折弯机 SB16

管道CNC数控3轴

SB系列数控蛇形弯管机是为生产使用而设计的。 所有SB型号的弯管机都可以进行蛇形弯管，在弯管之间不需要旋转材料（R轴平面旋转）。 对弯曲角度、中心线半径、直线长度进行编程，然后开始蛇形生产。 管子始终保持与支撑台的接触，保持平整度。 SB系列型弯管机的优点之一是它能够在蛇形线圈成型时进行管理。 由于弯管头可以先顺时针弯曲，然后再逆时针弯曲，在弯曲之间不需要旋转管材，因此控制较大的蛇形线圈的能力变得更加容易。 Winton公司提供几种蛇形弯曲解决方案，范围从5毫米外径容量到50毫米外径容量。 所有的解决方案都使用了3轴伺服驱动的数控系统，允许用户对所有的角度和所有的直线长度进行编程。 控制器将对回弹进行补偿，并在弯曲前提供管材的三维模型，这有助于验证零件规格，而弯曲过程的其余部分则由CNC控制。 所有型号都是顺时针和逆时针弯曲，无需在弯曲之间旋转管材。 这一特点对于确保弯曲后的蛇形管保持平坦往往变得很重要。 在传热应用中，平坦的蛇形线圈可以转化为高效的产品。 分体式模具推杆是标准配置，可以进行小半径弯曲。 弯曲头的设计允许即时进行CW或CCW弯曲。 因此，不需要重新定位弯曲头来进行反手旋转。
