液压提升设备

罐用

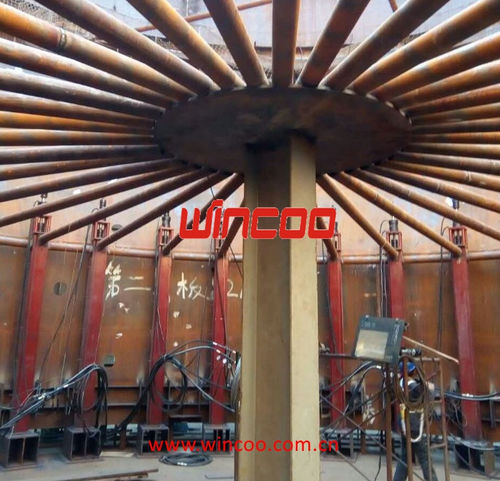

12吨液压顶升系统的技术数据 1.泵站 最大压力:25MPa -功率:11KW。 额定油量:60L/min -电机转速:1470r/min。 油箱容量:360L - 系统温度:20-60ºC。 滤油器精度:20υm -电压:220W。 系统油品类型：L-HM46#抗磨液压油-总重量：360Kg。 外型尺寸(mm): 1100*750*1000......-。 2.鯵 理论起重量：125KN--额定起重量：120KN 额定油压:12MPa -液压行程:100±0.5mm。 栅栏容量:≤5mm - 重量:≤20Kg。 上、下卡盘的安装尺寸：在φ120圆周上解决3*14U的孔。 尺寸(mm):160*160*490...。 适用吊杆：φ30圆钢(45#)...。 卡盘装置：螺杆机构 - 3.杰克支持 总高度:4460mm(设计后确认) -升降杆高度:3900mm。 滑块行程:3630mm(待设计后确认)...--。 膨胀环支架到地面的距离：310mm...。 12t液压千斤顶系统原理图 架设系统的原理 以下简要说明了工作程序的概要。它可以在某些细节上根据需要进行修改。 步骤一：将罐底-板放在准备好的基础上，并焊接在一起。罐底-板放在准备好的基础上，并焊接在一起。 第二步：将罐底-板放在准备好的基础上，并焊接在一起。屋顶的梁或格子工程进行组装，最后与壳环的上缘连接。 第三步。千斤顶设备安装在罐内。第二道壳环（紧挨着上环）的板子定位在第一道壳环的外面。
