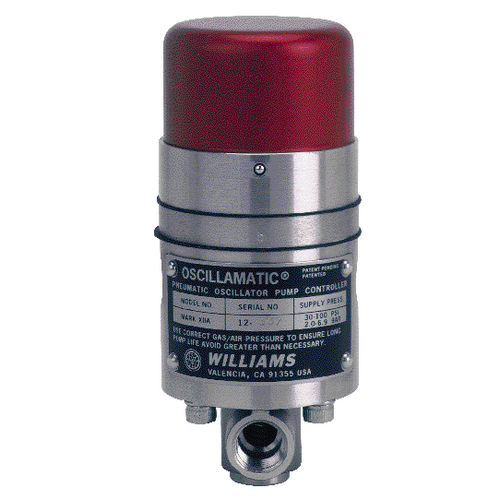

气动泵控制器 MK XIIA

控制器 MK-II振荡控制器是一种气动脉冲器/定时器，用于操作Williams系列气动泵。 控制器由上腔和下腔组成，上腔和下腔用滑动阀芯分开，利用毛细管与针阀将供气/气体从下腔转移到上腔。虽然控制器的密封方式不同，MK-X采用U型杯密封，MK-II、MK-VII、MK XIIA采用隔膜密封，但它们的工作原理基本相同。当滑动阀芯处于最高位置时，先导塞关闭通风口，将供气/气体移至泵或继电器。在阀芯的最低位置，情况正好相反；先导堵头阻止供气/气体进入泵或继电器，并打开通风口使其排出。然后阀芯回到其最高位置并重复该循环。
