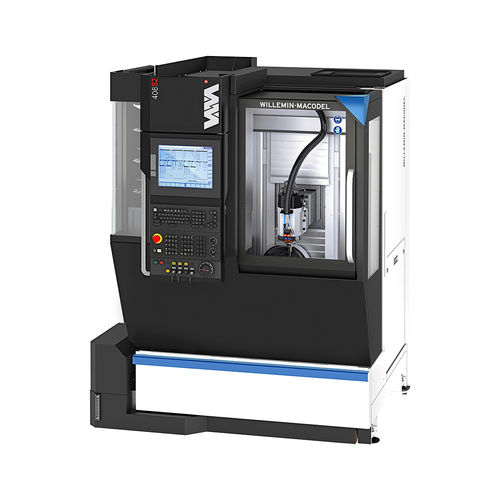

5轴CNC加工中心 408S2 立式HSK-E40HSK A- 40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 主轴头
- HSK-E40, HSK A- 40
- 工具数量
- 48工具
- 应用
- 医用, 用于航空航天业, 用于钟表业
- 其他特性
- 直接传动, 大功率, 高精度
- X轴
80 mm
(3.15 in)- Y轴
80 mm
(3.15 in)- Z轴
80 mm
(3.15 in)- 转速
30,000 rpm, 42,000 rpm
(188,496 rad.min-1, 263,894 rad.min-1)- 输出功率
10 kW, 15 kW
(13.6 hp, 20.39 hp)- X轴进给速度
40,000 mm/min
(26 in/s)- Y轴进给速度
40,000 mm/min
(26 in/s)- Z轴进给速度
40,000 mm/min
(26 in/s)- 工具重量(最大)
1 kg
(2.2 lb)- 换刀时间
0.8 s
- 总重量
2,100 kg
(4,629.71 lb)- 整体长度
1,980 mm
(78 in)- 整体宽度
1,450 mm
(57.1 in)- 总高度
2,100 mm
(82.7 in)
产品介绍
408S2 是一台具有 5 个同步轴的加工中心，设计用于加工边长为 80 毫米的立方体内的复杂棱柱形零件。它配备一个垂直动力主轴，可沿三个正交轴和两个直接驱动的堆叠旋转轴运动。
这台超高精度双分度机能够处理铣削、镗削和切削加工。
在 C 轴上可进行角度分辨率极高的铣削加工和转速高达 4000 rpm 的车削加工。该加工中心可配备多种夹紧装置，用于从夹头和不同的托盘标准进行加工。
得益于最新的技术发展和 Willemin-Macodel 在高精度加工领域的全面专业知识，408S2 加工中心是制表、医疗、航空航天和精密合同加工等尖端行业的理想之选。
其他特点
C 轴车削速度高达 4,000 rpm
高精度直接驱动双分割器，精度 0.0001°
B 轴角度移动 -100° 至 +30
B 轴在 0.2 秒内实现 0° - 90° 分度
X Y Z 线性轴加速度，8 m/s2
刀库多达 96 个刀位
通过主轴的可选冷却液，最高可编程至 80 巴
占地面积约 2.8 平方米
---
