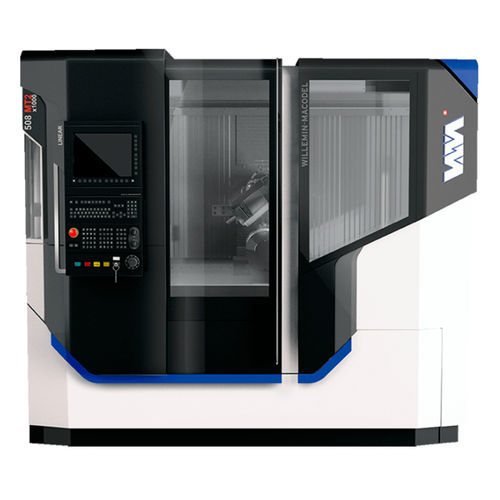

6轴CNC加工中心 508MT2X10007轴8轴10轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 6轴, 7轴, 8轴, 10轴
- 卧式／立式
- 立式
- 主轴头
- HSK-E40
- 工具数量
- 12工具, 48工具
- 相关功能
- 铣削
- 应用
- 医用
- 其他特性
- 高精度, 线性电动机式
- X轴
1,000 mm
(39.37 in)- Y轴
200 mm
(7.87 in)- Z轴
385 mm
(15.16 in)- 转速
30,000 rpm, 42,000 rpm
(188,496 rad.min-1, 263,894 rad.min-1)- 输出功率
10 kW, 15 kW
(13.6 hp, 20.39 hp)- X轴进给速度
60,000 mm/min
(39 in/s)- Y轴进给速度
60,000 mm/min
(39 in/s)- Z轴进给速度
60,000 mm/min
(39 in/s)- 工具重量(最大)
1 kg
(2.2 lb)- 换刀时间
0.8 s
- 总重量
5,500 kg
(12,125.42 lb)- 整体长度
2,210 mm
(87 in)- 整体宽度
2,500 mm
(98.4 in)- 总高度
2,220 mm
(87.4 in)
产品介绍
508MT2 X1000 是一台多工序加工中心，专门用于加工直径 65 毫米棒料的复杂零件。它配备了一个安装在 B 轴上的可旋转动力主轴和一个高精度 A 轴分割器/主轴，可进行转速高达 3000 转/分的车削加工。
508MT2 X1000 加工中心具有极高的灵活性和生产率。其创新的拾取转塔有 2 个可用位置，包括一个反向主轴和一个精密夹钳，可进行所有二次加工。真正使 508MT2 X1000 与众不同的是其带有 12 个电动位置的车削转塔。这使得机床可以同时使用铣削电主轴和车削转塔进行加工，而不会受到任何影响。这样就可以优化加工范围，在最有利的情况下将生产时间缩短一半。
得益于最新的技术发展和 Willemin-Macodel 在棒料高精度加工方面的全面专业知识，508MT2 X1000 是制表、医疗、航空航天和高精度机械分包等尖端行业的理想之选。
其他特点
A 轴车削速度高达 3000 转/分钟
直径 65 毫米的标准棒料通道
C 轴拾取主轴的车削速度最高可达 8000 转/分钟
转塔上电动工具的转速，12000 转/分钟
转塔分度时间，0.6 秒
B 轴角度移动 -45 ° 至 +115 °
B 轴分度 0 ° - 90 °，0.2 秒
X Y Z 线性轴加速度，10 m/s2
刀库，最多 72 个刀位
可编程中央冷却系统，最大压力 80 巴
占地面积约 5.5 平方米
---
