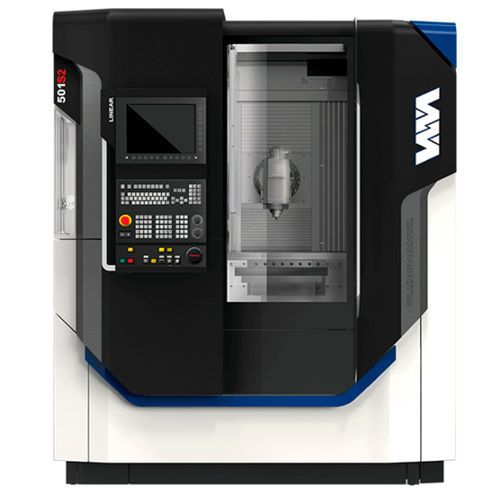

3轴CNC加工中心 501S24轴立式HSK-E40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴, 4轴
- 卧式／立式
- 立式
- 主轴头
- HSK-E40
- 工具数量
- 48工具
- 相关功能
- 铣削
- 其他特性
- 直接传动, 大功率, 高精度, 线性电动机式
- X轴
400 mm
(15.75 in)- Y轴
200 mm
(7.87 in)- Z轴
385 mm
(15.16 in)- 转速
30,000 rpm, 42,000 rpm
(188,496 rad.min-1, 263,894 rad.min-1)- 输出功率
10 kW, 15 kW
(13.6 hp, 20.39 hp)- X轴进给速度
60,000 mm/min
(39 in/s)- Y轴进给速度
60,000 mm/min
(39 in/s)- Z轴进给速度
60,000 mm/min
(39 in/s)- 工具重量(最大)
1 kg
(2.2 lb)- 换刀时间
0.8 s
- 总重量
4,700 kg
(10,361.73 lb)- 整体长度
2,210 mm
(87 in)- 整体宽度
1,870 mm
(73.6 in)- 总高度
2,220 mm
(87.4 in)
产品介绍
501S2 是专为加工复杂工件而设计的 3 至 4 轴加工中心。它主要用于高精度铣削加工，得益于 "全线性 "技术。线性轴配备直接驱动电机。501S2 具有动态性能和非常稳定的温度，是加工手表主板和桥板等高附加值零件的高效机床，这些零件需要极高的精度和优质的表面光洁度。
501S2 加工中心配备立式动力主轴，铣削速度高达 30,000 rpm（可选 42,000 rpm）。它具有许多定制功能，包括提供多达 96 个刀位的刀库或定制开发的机器人。这使得 501S2 成为真正的多工序加工中心。
得益于最新的技术发展和 Willemin-Macodel 在五轴联动高精度加工方面的全面专业技术，501S2 是制表业和高精度机械分包等尖端行业的理想之选。
其他特点
600 x 280 毫米开槽工作台
X Y Z 线性轴的加速度为 10 m/s2
刀库最多可容纳 96 把刀具
可编程中央冷却液，最高达 80 巴
占地面积约 4.2 平方米
---
