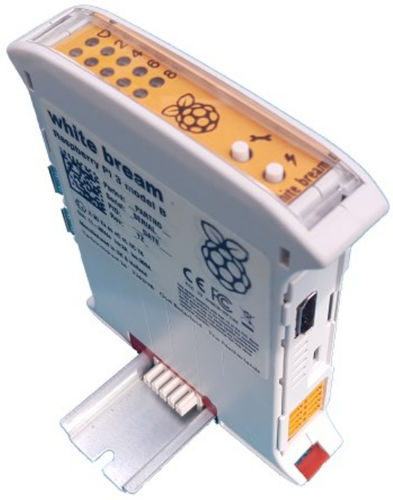

PICe接口卡 69-109-301

CANopenCANRS-232

该模块将Raspberry Pi 3与一个坚固的电源、各种真实世界的输入和输出以及一个关机+看门狗电路整合在一起。所有这些都可以在一个带有方便的T-Bus连接的DIN导轨安装外壳中使用。它非常适用于涉及CANopen或DeviceNet的工业应用。 规格： 树莓派3型号B+（包括69-109-30X）。 12-36V电源5V/4A 有源'eFuse'+2.5A的传统备用熔断器 CAN总线和RS232接口，36V加固型 4个模拟输入，模拟范围61.44V 4个低边保护输出，IDC=1.2A，VDS=60V，RDS=500mΩ 软电源控制和系统看门狗 实时时钟（RTC）和备用电池 1Mbit SRAM 电源、看门狗和8×通用的双色LED指示灯，后者通过一个16位I²C I/O扩展器控制 2×前面板按钮，其中一个可作为软启动电源使用 2× 10路3.81mm弹簧接线板，用于GPIO 5个终端引脚连接到内部0.1英寸针座上 DIN导轨外壳101x119.5mm，宽22.5mm T-Bus电源和CAN连接(包括DIN插座连接器) ATEX增强型安全'ec'（IEC 60079-7）和增强型安全'nA'（IEC 60079-15）。 描述： T-Bus系统提供了一个整洁方便的方法，将多个DIN导轨安装的设备连接到电源和CAN总线数据网络。然而，这并不是强制性的，因为这个Raspberry Pi模块在外壳侧面的普通接线板上也有关于这些信号的规定。
