门式三坐标测量仪 VideoCheck® HA
桥式用于大型物品齿轮

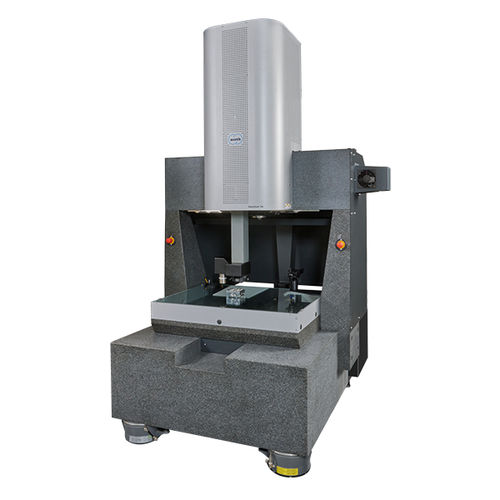

门式三坐标测量仪 - VideoCheck® HA  - WERTH MESSTECHNIK - 桥式 / 用于大型物品 / 齿轮
门式三坐标测量仪 - VideoCheck® HA  - WERTH MESSTECHNIK - 桥式 / 用于大型物品 / 齿轮
门式三坐标测量仪 - VideoCheck® HA  - WERTH MESSTECHNIK - 桥式 / 用于大型物品 / 齿轮 - 图像 - 2
添加到我的收藏夹
添加到产品对比表


产品规格型号

结构
门式, 桥式
应用
用于大型物品, 齿轮, 用于曲轴
探头种类
多传感器, 光学
其他特性
高精度
X轴

最多: 1,000 mm
(39.37 in)

最少: 400 mm
(15.75 in)

Y轴

最多: 2,000 mm
(78.74 in)

最少: 400 mm
(15.75 in)

Z轴

最多: 600 mm
(23.62 in)

最少: 300 mm
(11.81 in)

产品介绍

完美集成的多传感器技术 VideoCheck® HA 是 VideoCheck® FB 的高精度版本,也可配备多个独立的传感器轴。在获得专利的光栅扫描高清操作模式下,移动过程中捕捉到的单个图像会叠加形成一个分辨率高达 20,000 万像素的整体图像,从而实现高精度的快速 "画中 "测量。VideoCheck® HA 也是其他高精度传感器(如获得专利的Werth Fiber Probe® )的理想选择,具有广泛的应用范围。可获得半导体行业的 SEMI 认证。 • 如果观察到规定的长度测量偏差,空气轴承花岗岩测量台可以装载100 kg,或者选择装载250 kg。 • 对于特别重的工件的测量,可以去掉透射光附件。 • 独立的传感器轴使测量范围得到最佳利用,例如,SP80触觉传感器和一个旋转接头可与SP25三维测量探头在同一轴套上互换,而第二个轴套则配备了光学和触觉-光学多传感器 • 减少传感器和工件之间碰撞的风险 • 也可以在以后加装第二个轴套 准确度 允许的长度测量偏差达0,25 µm
