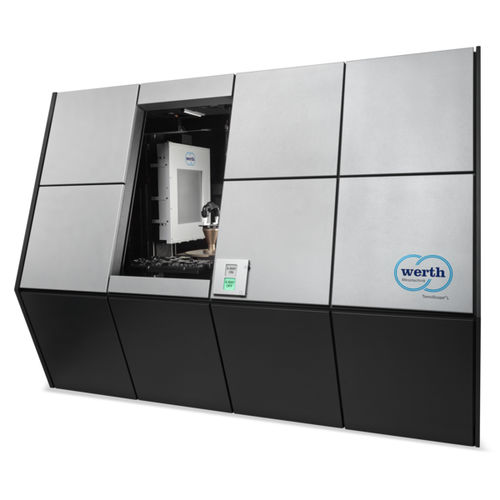

大型物品三坐标测量仪 TomoScope® L

齿轮用于透镜多传感器

TomoScope® L适用于密度较大的超大型工件的三维测量，如铝、钢、钛、复合材料、陶瓷和玻璃纤维增强塑料，其特点是具有前瞻性的模块化。不同的扩展阶段允许最佳地适应各自的要求。使用断层扫描的完整测量可以通过在一个夹具和一个坐标系中使用高精度传感器进行功能尺寸的额外测量来补充。 • X射线管和探测器之间的距离大，可在小锥角下进行精确测量 • 光学工件定位辅助工具，便于对被测物进行定位 • 由于获得专利的亚灸法和高密度的测量点所能达到的精度，这项技术也非常适用于注塑模具的修正。 • 所有的TomoScope®设备在设计和结构上都符合《辐射防护条例》规定的完全防护设备。 • 工件更换系统可以集成到机器外壳中，计算机断层扫描坐标测量机也可以在夜间和周末连续自动使用。 • 高精度的三维测量，即使是在生产或进货的时候，由于可选择的主动装置空调，也能实现高精度的三维测量 • 根据VDI 2617 ，进行符合标准的校准，以获得可靠和可追溯的测量结果，可选的有DAkkS 证书 测量范围 最大。工件尺寸D = 470 mm / L = 678 mm（取决于工件的长宽比）。 准确度 允许的长度测量偏差达4,5 µm
