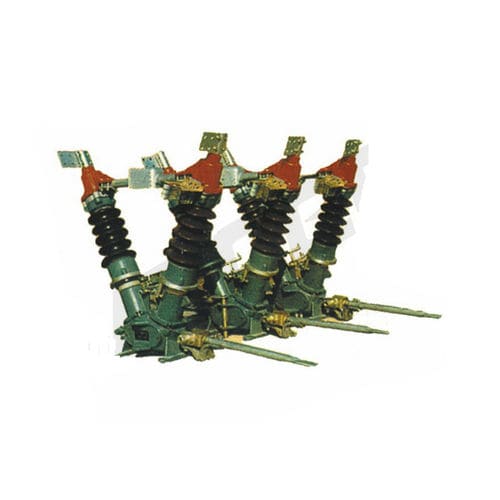

手动隔离开关 GW5

自动高电压交流

GW5型户外隔离开关是交流50Hz，额定电压40.5kV、72.5kV和126kV的户外高压电路电器。它可用于空载条件下的高压电路制作，以及在检查高压发电机组、电器作为断路器和带电高压线时进行电气隔离。此外，它还可用于制造电感电流的小电容。 2.结构特点 每个单极设备都被固定在一个底座上，有两个柱状绝缘体，形成一个有50个交点的V形结构。终端底座、触点、接地开关、接地静触点和电缆终端。 这种开关按无接地、单接地和双接地进行分类。主轴和接地开关之间有一个机械联锁。设有辅助开关，有手动和自动操作方式。 3.功能特点 a.制作电流自由。由于采用滚动轴承，转动灵活，可节省操作人员。 b.通过水平齿轮传动，使两根柱子持续产生电流。 c.开合闸有限位开关，保证接触器处于最佳位置，同时，操作后手柄会被锁环扣住。 d.开触点之间间隙大，有足够的绝缘和断开断口，保证操作安全。 e.有无接地、单接地和双接地之分。主轴与接地之间有可靠的机械互锁，确保安全。用户可以选择相应的接地方式。
