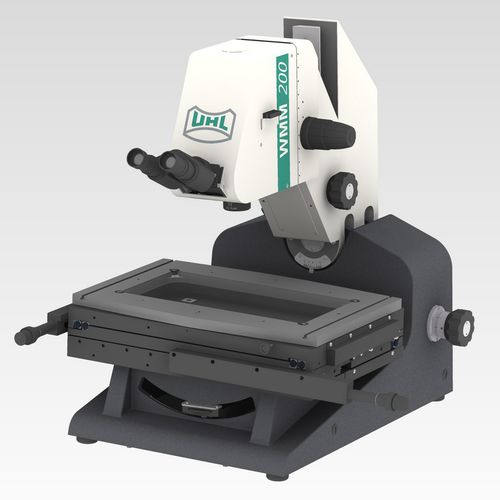

光学显微镜 WMM200

测量双目台式

宝贵而坚固的工具制造商测量显微镜，带有旋转安装的立柱，双目镜筒和明亮的远心光学。 模块化概念提供了灵活的定制配置。 - 可调节双目镜筒（旋转范围25°至-5°）。 - 远心光学系统 - 易于更换的目标物 - 带有快速和微调或电动轴的测量平台 - 平稳运行的同轴粗调和细调驱动器 - 稳定的铸铝支架 - 旋转式立柱，+/-20°可通过手轮调节 - 额外的高度调节范围为200毫米 - 带有玻璃纤维和冷光源的无级同轴入射光和透射光 - 高分辨率数字视频摄像机 整个显微镜柱和透射光可以通过手轮在+/-20°范围内旋转，以测量特别是正常剖面上的轮廓（如蜗杆传动装置、丝锥钻头等）。旋转角度由1°间距的刻度显示。 手轮具有精确的驱动和每转2°的齿轮减速，确保了准确的角度调节。 一个夹紧杆将立柱安全地固定在这个位置。测量范围为250 x 150 mm的精密测量台有一个+/- 4°的旋转板，用于手动对齐工件。 在150毫米的范围内，Z轴可以通过一个粗略和精细的驱动装置进行移动，用于聚焦。此外，WMM200还提供了一个可锁定的、手轮驱动的200毫米高度调整范围。
