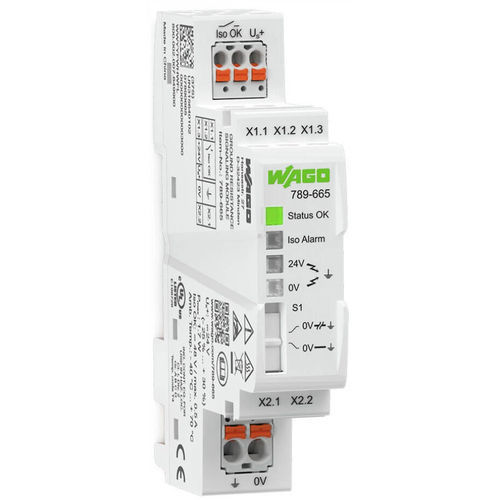

接地故障探测器 789-665

接地故障探测器 - 789-665 - WAGO/万可
接地故障探测器 - 789-665 - WAGO/万可
添加到我的收藏夹
添加到产品对比表


产品介绍

万可模块可通过无电位(Iso OK)触点和状态LED,指示低于 +24 V或0 V电源电压与接地体之间不可调的不对称隔离电阻的值。可以通过PLC评估“Iso OK”触点。 这个状态会一直保持到下一个测量间隔期。 使用接地控制电路的操作(功能电位平衡) 该模块通过一个半导体开关在0 V (X2.2)和接地(X2.1)连接之间建立内部连接。 每隔10 s,0 V的电源电压和接地之间的连接中断0.5 s,并确定电源电压的+24 V (X1.3)或0 V (X2.2)和接地(X2.1)之间的隔离电阻。 模块上的接地连接不符合保护接地终端(PE)的要求。主要用于接地保护。该测量方法不涉及模块在0 V和接地之间建立任何永久连接。 不使用接地控制电路的操作 在此运行模式下,用于在0 V (X2.2)和接地(X2.1)之间建立连接的半导体开关被停用。每隔1 s,测定隔离电阻偏移量,测量持续0.5 s。 该模块不符合EN 61557-8对隔离监测设备的要求。 “Iso OK”触点 该干接点用于支持评估(如通过PLC)潜在的隔离故障。 请勿将该触点用于开关可能导致电路关闭的安全相关产品。

PDF产品目录

789-665
789-665
5
* 显示价格为参考价,此价格不含税、不含运费、不含关税,也不包含因安装或投入使用所产生的其他额外费用。参考价格可能因国家、原材料价格和汇率的不同而产生变化。
