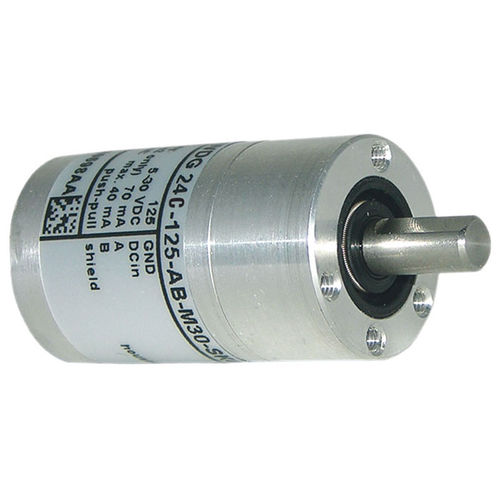

增量旋转编码器 WDG 24C霍尔实心轴同步法兰式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 增量
- 所用技术
- 霍尔
- 机械特性
- 实心轴, 同步法兰式
- 输出信号
- RS-422, 数字, RS-485
- 材质
- 铝制
- 保护水平
- 坚固, IP67, IP65, IP40
- 应用
- 工业, 用于恶劣环境, 用于OEM, 室外
- 其他特性
- 紧凑型, 微型
- 分辨率增量式编码器(脉冲/转)
1,024 unit
- 外壳直径
24 mm
(0.94 in)- 轴直径
6 mm
(0.24 in)- 长度
12 mm
(0.472 in)- 转速
12,000 rpm
(75,398 rad.min-1)- 输出频率
最少: 20 kHz
最多: 200 kHz
- 工艺温度
最少: -20 °C
(-4 °F)最多: 80 °C
(176 °F)
产品介绍
增量实心轴编码器, 磁性，WDG24C，
防护等级：高达整体IP67
波形：方波
特点
• 小型化编码器结构紧凑，适用恶劣的工作环境
• 轴承允许负载和大尺寸的编码器相同
• 整体防护可达IP67
• 信号产生原理基于霍尔效应
产品详细说明
法兰
同步法兰
铝
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
输出电路
TTL, RS422 兼容., 带反相
TTL
HTL
HTL, 带反相
供电电压
4.75 VDC ~ 5.5 VDC
消耗电流: typ. 40 mA
5 VDC ~ 30 VDC
消耗电流: typ. 40 mA
防护等级
IP65 整体防护达 SK6 连接器, 外壳 IP40 K7, L7 电缆的型号
