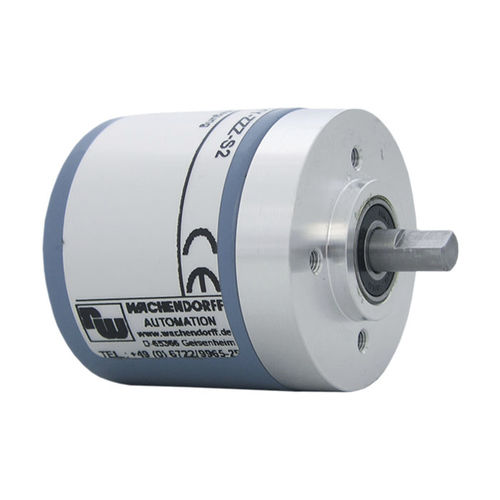

增量旋转编码器 WDG 40K

光学磁性实心轴

增量实心轴编码器, 光学, WDG 40K 伺服法兰：Ø40mm 轴：Ø6mm， 防护等级达IP67，主轴密封IP65 多达2500 ppr， 波形：方波 特点 • 外径很小且坚固经济的编码器 • 防护等级达IP67，主轴密封IP65 • 可选择：工作温度-40 °C~ +80 °C的型号 产品详细说明 法兰 圆形法兰 每圈最大脉冲数/PPR 最大2500 PPR 外壳 Ø 40 mm aluminum, powder coated 轴径 Ø 6 mm 轴长: 12 mm 轴允许最大负载径向: 80 N 轴允许最大负载轴向: 50 N 最大运行速度 12000 rpm 输出电路 TTL TTL, RS422 兼容., 带反相 HTL HTL, 带反相 输出频率 TTL ≤ 2500 ppr, max. 200 kHz HTL ≤ 2500 ppr, max. 200 kHz 供电电压 4.75 VDC ~ 5.5 VDC 消耗电流: typ. 70 mA 10 VDC ~ 30 VDC 消耗电流: typ. 70 mA 工作温度 -20°C ~ +80°C 防护等级 外壳: IP65, IP67; 主轴密封: IP65; K1: IP40
