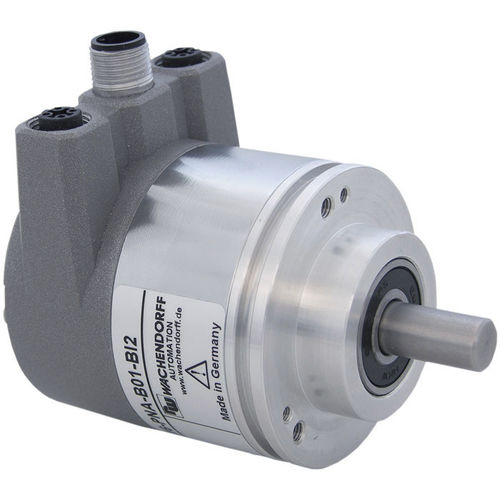

绝对值旋转编码器 WDGA 58B
磁性霍尔16位

绝对值旋转编码器 - WDGA 58B - Wachendorff Automation GmbH & Co. KG - 磁性 / 霍尔 / 16位

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型

绝对

所用技术

磁性, 霍尔

绝对编码器解析度

16位, 32位

绝对编码器数量

16位, 32位

机械特性

实心轴, 单圈, 多圈, 法兰

输出信号

ProfiNet

电源电压

32Vdc, 4.5Vdc

材质

铝制, 钢

保护水平

免维护, 坚固, IP67, IP65

应用

工业, 用于OEM, 室外

其他特性

紧凑型, 高解析度, 高精度, 电镀绝缘

外壳直径

58 mm
(2.28 in)

轴直径

最少: 6 mm
(0.24 in)

最多: 10 mm
(0.39 in)

长度

最少: 12 mm
(0.472 in)

最多: 20 mm
(0.787 in)

转速

8,000 rpm
(50,265 rad.min-1)

工艺温度

最少: -40 °C
(-40 °F)

最多: 100 °C
(212 °F)

产品介绍

磁性绝对值编码器, PROFINET-IO WDGA 58B 总线盖 3x M12x1 夹紧法兰协议 PROFINET-IO (CC-C) 设备子协议可切换，Class3,4 特点 • Endra® 技术：免维护、无污染 • PROFINET,多圈或者单圈 • 带总线盖的紧凑型设计 • 单圈/多圈（最大16位/43位） • 前瞻性技术 • 双色LED指示运行状态和总线状态和两个L/A LED • 轴最大负载可达径向220N,轴向120N • 设备子协议可切换，Class3,4 产品详细说明法兰夹紧法兰镀铬钢,磁性屏蔽分辨率单圈分辨率最大65,536步/圈（16位）多圈分辨率 43位说明: 建议: 注意: AAS=整体防护IP67 轴长: 12 mm 轴允许最大负载径向: 125 N 轴允许最大负载轴向: 120 N 说明: 建议: 注意: AAS=整体防护IP67 轴允许最大负载径向: 125 N 轴允许最大负载轴向: 120 N 轴允许最大负载径向: 220 N 轴允许最大负载轴向: 120 N 说明: 建议: 注意: AAS=整体防护IP67 轴长: 20 mm 轴允许最大负载径向: 220 N 轴允许最大负载轴向: 120 N 供电电压 10 VDC ~ 32 VDC 消耗电流: typ. 125 mA 功耗: typ. 3 W 防护等级外壳: IP65, IP67; 主轴密封: IP65
