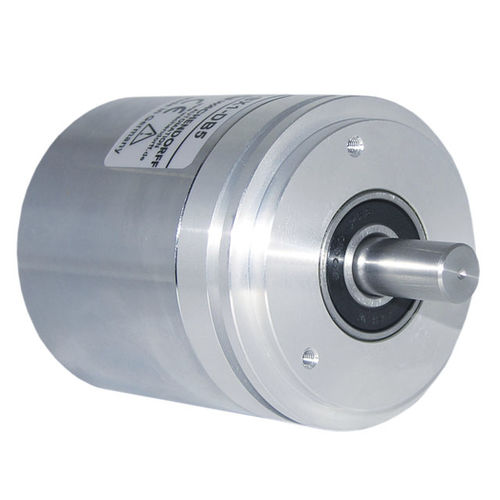

绝对值旋转编码器 WDGA 58A
磁性16位32位

绝对值旋转编码器 - WDGA 58A - Wachendorff Automation GmbH & Co. KG - 磁性 / 16位 / 32位

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型

绝对

所用技术

磁性

绝对编码器解析度

16位, 32位

绝对编码器数量

16位, 32位

机械特性

实心轴, 单圈, 多圈, 同步法兰式

输出信号

CANopen LIFT

电源电压

24Vdc, 12Vdc, 15Vdc, 32Vdc

材质

不锈钢

保护水平

免维护, IP67, IP65

其他特性

高解析度

外壳直径

58 mm
(2.28 in)

轴直径

最多: 10 mm
(0.39 in)

最少: 6 mm
(0.24 in)

长度

最多: 20 mm
(0.787 in)

最少: 19 mm
(0.748 in)

转速

8,000 rpm
(50,265 rad.min-1)

工艺温度

最多: 100 °C
(212 °F)

最少: -40 °C
(-40 °F)

产品介绍

磁性绝对值编码器, CANopen WDGA 58A, 带电流隔离; 实心轴编码, 遵循CiA 301通信协议 CANopen应用规范的CiA417 V2.0 LIFT; 二进制代码特点 • EnDra®技术：免维护、无污染 • CANopen LIFT，单圈或者多圈 • 带电流隔离 • 遵循CiA 301通信协议 • CANopen应用规范的CiA417 V2.0 LIFT • 单圈/多圈（16位/32位） • 具备32位处理器的前瞻性技术 • 2色LED指示运行状态以及异常信息，遵循CiA 303-3协议 • 轴最大负载可达径向220N，轴向120N 产品详细说明法兰同步法兰镀铬钢,磁性屏蔽分辨率单圈分辨率最大65,536步/圈（16位）多圈分辨率最大达32位说明: 建议: 注意: AAS=整体防护IP67 轴长: 12 mm 轴允许最大负载径向: 125 N 轴允许最大负载轴向: 120 N Ø 8 mm 说明: 建议: 注意: AAS=整体防护IP67 轴长: 19 mm 轴允许最大负载径向: 125 N 轴允许最大负载轴向: 120 N 轴允许最大负载径向: 220 N 轴允许最大负载轴向: 120 N 说明: 建议: 注意: AAS=整体防护IP67 轴允许最大负载径向: 220 N 轴允许最大负载轴向: 120 N 供电电压 10 VDC ~ 32 VDC 消耗电流: typ. 100 mA 功耗: max. 1 W
