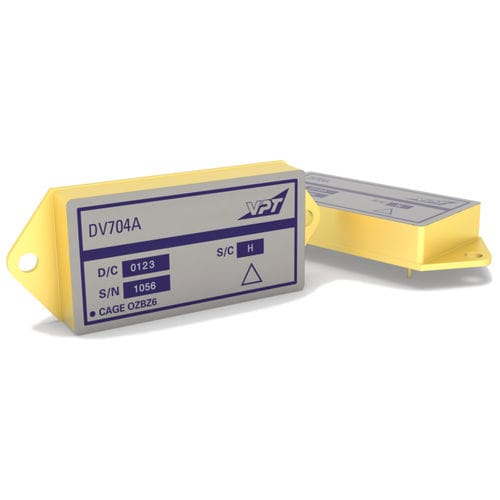

低通滤波器 DV-704A

被动EMIDC/DC变流器

DV-704A 是一款混合型 EMI 滤波器和电压尖峰保护模块，可在整个...（-55 °C 至 +125 °C）温度范围内工作，且无功率降额。DV-704A EMI 滤波器设计用于 VPT 的 DVSA、DVHF、DVTR 和 DVFL 系列 DC-DC 转换器，以符合 MIL-STD-704A、B、C 和 D 的浪涌要求，最大输出功率为 40 瓦。该器件还能降低 DC-DC 转换器的反射噪声，以满足 MIL-STD-461C CE03 和 MIL-STD-461D CE102 的限制要求。它还能保护 DC-DC 转换器免受 MIL-STD-461C CS06 中规定的电压尖峰和 MIL-STD-461C CS01 和 CS02 中规定的传导敏感性的影响。这些滤波器是在符合 ISO 9001 标准并通过 MIL-PRF-38534 和 MIL-STD-883 认证的工厂设计和制造的。 特点 适用于 DVTR、DVHF、DVSA、DVFL 系列 DC-DC 转换器 0V 至 40V 输入范围，具有 600V 瞬态保护功能 浪涌电流限制和软启动 2A 最大输出电流 45 分贝噪声抑制 外形小巧（0.405 英寸）、重量轻（50 克）的全封闭封装 在 -55°C 至 +125°C 的...温度范围内具有全面的性能 符合性和认证 MIL-PRF-38534 H 级和 K 级认证制造工厂 MIL-STD-704A、B、C 和 D 浪涌限制 DO-160 ISO-9001 可进行 MIL-STD-883 ...和太空环境筛选 MIL-STD-461 修订版 C、D、E 和 F 的传导发射要求 MIL-STD-461 修订版 C、D、E 和 F 对传导易感性的要求，详见应用说明《VPT DC-DC 转换器和 EMI 滤波器的 MIL-STD-461 合规性》。
