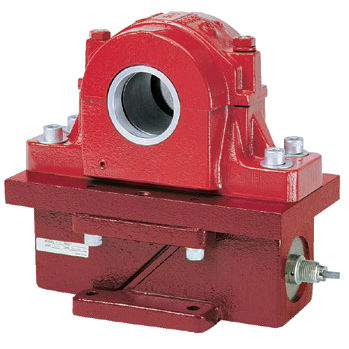

张力负荷传感器 HTZ-3

块型应变式不锈钢

HTZ-3卷筒纸张力测量模块被设计为直接安装在新的或现有的安装中的滚柱枕块下面。每个模块包括一个整体的安装垫，可与可选的枕木块适配器板一起使用。适配器板的设计允许向上或向下的测量，并在每个角落提供安全停止安装点。传感器由高强度不锈钢加工而成，产生一个坚固的.I.梁感应部分。一个由温度补偿、Foil SR-4®、应变计组成的完整的惠斯通电桥阵列连接到该部分，并对其进行校准，以保证精确性。由于传感部分的膨胀系数与应变计密切匹配，因此温度稳定。模块密封符合NEMA 4和IP65要求。一体化的电缆管接头、环氧树脂密封的应变计和不锈钢传感器确保了在潮湿或冲洗的地方的长期可靠性。枕木轴承下面所需的空间很小，导致改造安装时可忽略不计的线型变化。1000磅模块的整体高度为2英寸。BLH提供HTZ-3尺寸的建议，基于实际传感辊配置。模块经过校准和认证，具有匹配的输出信号，允许现场、按钮式系统校准。 特点 - 容量范围。500、1K、2K、5K、10K、20K和50K磅（227、454、907、2.27K、4.54K、9K和22.7K公斤） - 坚固的不锈钢 "I "型梁感应部分 - 在向上或向下的方向测量结果力 - 带SR-4®箔片应变计的全惠斯通电桥 - 工厂校准消除了对现场测试砝码的需求
