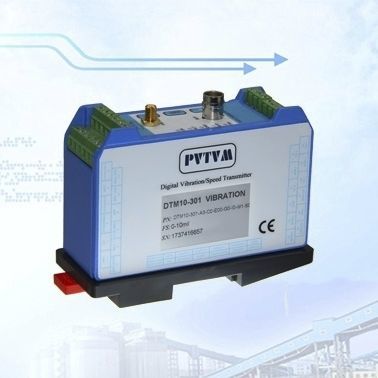

震动监控系统 DTM10

状态功率速度

DTM10分布式振动变送器-监测器是使用接近探头和与PLC或DCS系统的Modbus接口监测机器振动的理想选择。DTM还包含冗余的电源和冗余的4-20mA传输。使用PVTVM的独特策略，DTM可以与几乎所有的接近探头系统对接，而无需改变硬件。 电气 电源。 22-30VDC，150mA。 电隔离 频率响应（-3dB）。 额定频率：4 ~ 3.0KHz 低频：0.5 ~ 100Hz 接近探头接口。 灵敏度。 5毫米和8毫米探头。 8 mV/um (200 mv/mil) 11毫米的探头。 4 mv/um (100 mv/mil) 25毫米探针。 2mv/um (50 mv/mil) 缓冲输出。 原始的、未经过滤的信号 阻抗：150Ω 最大的电缆距离。 300米（1000英尺） 灵敏度：与传感器相同 本地BNC连接和接线板 S0和S1选项。 源，非隔离式 S2和S3选项。 被动式，电隔离，1000VDC 供电范围：22-30VDC 4-20mA输出。 双4-20mA，有源（不需要回路电源） 最大负载电阻。 380Ω 报警设置。 0 ~ 100% FS. 精度：±0.1%。 延迟。 1~60s，按1秒增加，默认为3s。无延迟的速度监测。 继电器。 密封。 环氧树脂 容量：0.2A/240VAC, 0.4A/110VAC 或 2.0A/24VDC，电阻性负载 继电器类型。SPTD 隔离。 1000VDC LED机器状态指示器。 OK。 系统OK指示 ALT: 振动超过ALERT水平 DNG: 振动超过危险级别 BYP: 系统处于BYPASS状态
