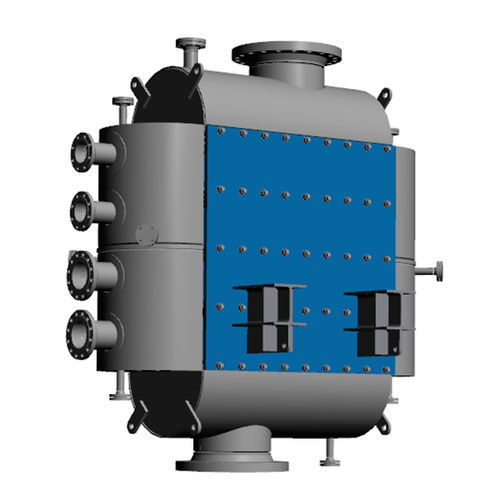

管状热交换器 Hybrid

液体/液体液体/气体气体/气体

混合式换热器是一种特殊的板式换热器，几乎适用于所有工业应用。它适用于化学、石油化工、制糖、食品和制药等行业。这种热交换器结合了传统的管式、板式和螺旋式热交换器，几乎可以满足所有热工条件。此外，它还可用作蒸发器或冷凝器，结构紧凑（250 米 2/m 3），重量轻。全焊接结构没有焊接点或大量垫片，因此热交换器的应变仅来自周围环境。 混合板式热交换器结构紧凑，传热效率高，压力损失小。它们主要用于蒸发和冷凝过程。混合板式换热器内部的管状流动截面没有任何死区，通过规则的横向压纹引导流动。它们可以在不明显增加压力下降的情况下显著提高传热效率。同时，横向压纹使相邻截面相互支撑，从而支撑整个结构（可承受高达 60 巴的压力）。 温度极限为 -200°C 至 +900°C。热量通过交换元件 0.4 至 1.0 毫米的壁面传递，该壁面被设计为主要加热面。在不影响导热性能的前提下，可以使用耐腐蚀材料，但材料必须可以弯曲和焊接。
