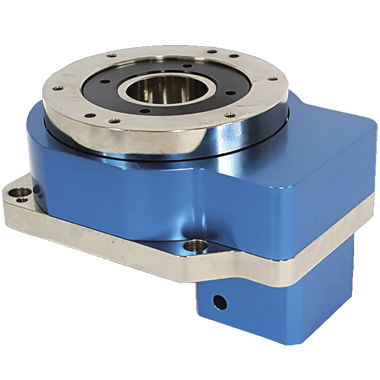

穿转装置 HRP series

HRP精密空心旋转平台 -大直径中空输出台设计 -精准的斜齿轮驱动（可选择添加行星齿轮级） -高输出扭矩和高刚度设计 -更高的减速比 -与驱动电机简单的直接耦合连接设计 -可选的行星齿轮箱具有更高的齿轮比 灵活的电机连接 模块化设计的电机适配器板适用于大多数品牌的伺服电机或步进电机。输入和电机通过锁紧机构耦合。该机构已通过动态平衡分析，以确保连接处的同心度和平衡，在高速运行时没有动力传输的反冲力。 中空结构设计 方便的设计，便于电气布线或管道工作 高精度 重复定位精度 ≦10 扭转反冲力 ≦1 arcmin 损耗运动 2arcmin 工件直接安装 旋转台可以直接安装工件，增加工件装载的便利性。 螺旋形齿轮设计 减速机构采用了精密的斜齿轮系统，与普通的正齿轮相比，它提供了两倍的齿轮齿啮合率。运行极其平稳，噪音低，高扭矩输出和低齿隙。 高精度的齿轮加工 旋转台的外壳由铝合金制成，由数控机床精密加工。精密的齿轮磨齿保证了齿轮精度达到DIN6级，渗碳硬度达到58-60HRC。
