卷绕系统 VACOCOIL

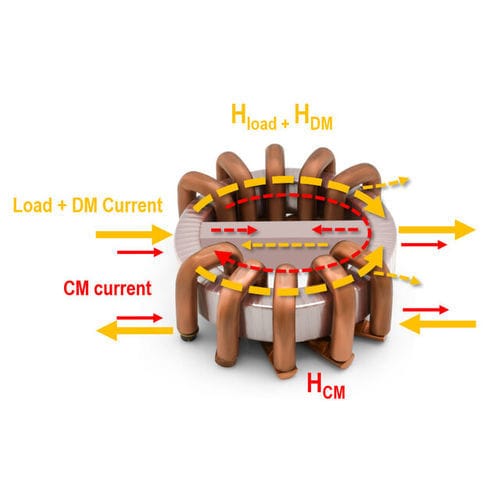

HANAU - 由于电力电子中半导体元件的快速开关，会造成不必要的干扰电流。这些干扰电流包括两个主要部分：共模电流（CM：common mode）以一个方向流过应用，而差模电流（DM：differential mode）则以负载电流的方向流动。 虽然在某些情况下，CMC的漏电感可能已经足够了，但通常情况下，必须使用一个单独的DM扼流圈。这增加了滤波器元件的数量，从而增加了EMC滤波器的体积。如果需要更高的DM抑制，但空间有限，瓦克的专利COMBICHOKE技术现在可以提供帮助。在这里，一个低磁导率的磁芯以一种节省空间的方式被集成到CMC中，从而增加了DM的衰减。COMBICHOKES被设计成一个定制的EMC解决方案。 这种COMBICHOKE方法甚至可以与VACOIL绕组优化结合起来，以实现卓越的性能。获得专利的VACOIL设计涉及固体铜条，而不是通常的单个铜线的平行绕组。由于较低的寄生绕组电容，这种VACOIL绕组设计在高频（f>1MHz）下提供了显著改善的衰减。 COMBICHOKES的主要应用是直流快速充电站、光伏逆变器、风力发电机、变频器和电动汽车。
