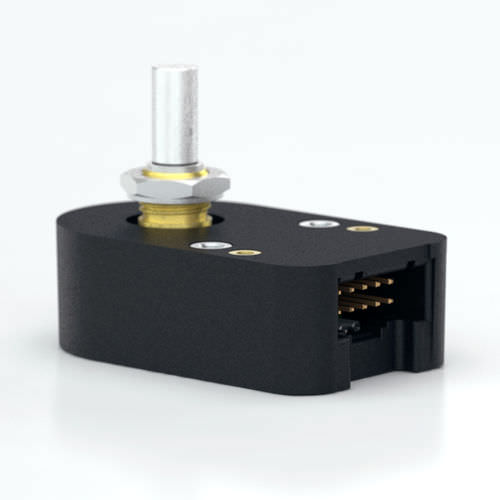

增量旋转编码器 S5

光学实心轴非接触式

体积小 可选的差分/线路驱动器输出 正面锁存连接器 2通道正交，TTL方波输出 第三通道指数选项 宽工作温度 产品介绍 有害物质限制 S5系列光轴编码器是一个非接触的旋转数字转换器。该编码器可用于位置反馈或手动接口，将实时的轴角度、速度和方向转换为TTL兼容的正交输出，可带或不带分度。它可以从一个单一的 "数字转换器 "运行。 有三种轴扭矩版本可供选择。标准扭矩版本有一个套筒衬套，旨在为前面板人机界面应用提供理想的扭矩和感觉。 无扭矩选项有一个套筒衬套，不刻意增加扭矩，用于可接受少量扭矩的低转速应用。 滚珠轴承版本使用微型精密滚珠轴承，适用于高速和超低扭矩应用。 与S5系列编码器的安全连接是通过一个5针（单端版本）或10针（差分版本）锁存连接器（单独出售）实现的。配套的连接器可从美国数字公司获得，有多种电缆选择和长度。 内部差分线路驱动器（26C31）可以在TTL电平下为差分版本提供20mA的源和灌注。推荐的接收器是工业标准的26C32。当差分接收器用一个150Ω的电阻与一个0.0047μF的电容串联在每个差分对上时，可以实现最大的抗噪能力。
