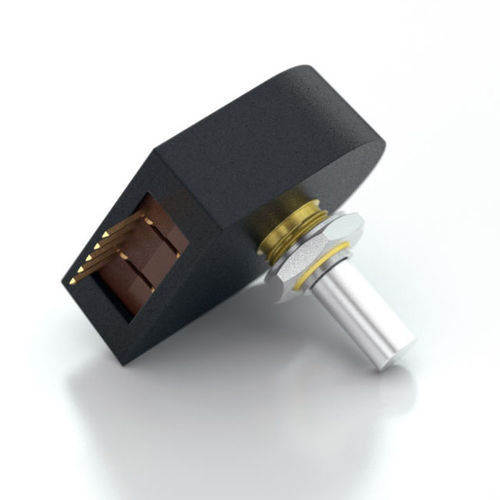

增量旋转编码器 S1

光学数字线路驱动

滚珠轴承选项轨道 2通道正交，TTL方波输出 在某些分辨率上有第三通道索引选项 宽广的工作温度 产品介绍 S1系列光轴编码器是一个非接触的旋转到数字转换器。该编码器可用于位置反馈或手动接口，将实时轴角度、速度和方向转换为TTL兼容的正交输出，可带或不带分度。它由单一的+5VDC电源操作。 S1的设计可以驱动长达10英尺的电缆。对于更长的电缆长度，建议添加一个PC4/PC5差分线路驱动器。 有三种轴扭矩版本可供选择。标准扭矩版本有一个套筒衬套，旨在为前面板人机界面应用提供理想的扭矩和感觉。 不加扭矩的选项有一个套筒衬套，不刻意增加扭矩，用于可接受少量扭矩的低转速应用。 滚珠轴承版本使用微型精密滚珠轴承，适用于高速和超低扭矩应用。 与S1系列编码器的连接是通过一个5针的标准连接器进行的。配套的连接器可由US Digital提供，有多种电缆选择和长度。
