增量旋转编码器 HB6M

光学数字5Vdc

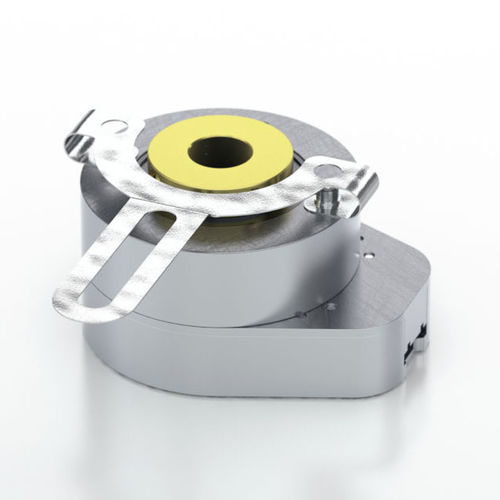

空心孔（空心轴/通孔）轴承设计 坚固的阳极氧化铝外壳 工业等级的6,805系列轴承 正向锁定的极化连接器 双通道正交，可选指数 多种输出驱动选项 产品介绍 HB6M是一款高分辨率的空心孔（空心轴/通孔）光学编码器，具有机械加工的铝制外壳和阳极氧化的保护层。HB6M光学增量编码器的设计可以轻松地安装到现有的轴上，以提供数字反馈信息。典型的应用包括电机反馈、过程控制、机器人技术、纺织机和电梯控制。 HB6M轴承式编码器有一个空心孔，可接受直径为0.236英寸至0.750英寸的轴。编码器在轴上滑动，用两个6-32固定螺钉锁定。灵活的防旋转支架使编码器比标准套件编码器更能容忍轴的偏移。HB6M可以适应轴的跳动，轴向跳动达0.030英寸，径向跳动达0.010英寸。灵活的系绳为2.5英寸至5.0英寸的螺栓圆直径提供单点安装。 HB6M外壳的标准配置是一个封闭的盖子，或者在机身上有一个可选的孔，允许轴完全穿过编码器。 与HB6M系列编码器的安全连接是通过一个5针（单端版本）或10针（差分、高压或开路集电极版本）闭锁连接器实现的。配套的连接器可由US Digital提供，有多种电缆选择和长度。
