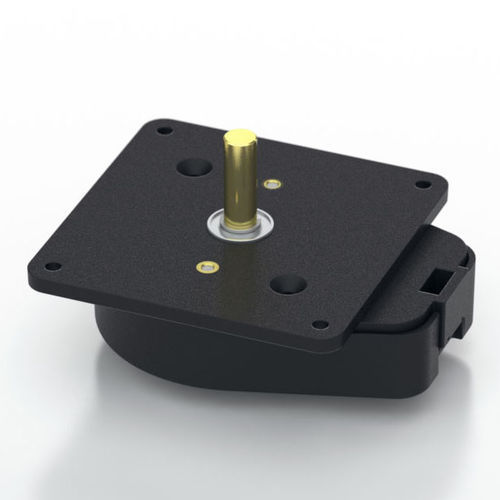

增量旋转编码器 H6

光学数字线路驱动

滚珠轴承选项轨道 2通道正交，TTL方波输出 在某些分辨率上有第三通道索引选项 宽广的工作温度 产品介绍 H6系列球轴承光轴编码器有一个模压塑料、玻璃填充的外壳，它采用了5针或10针的锁存连接器。这种非接触的旋转式数字转换器被设计用来提供数字反馈信息。 H6是完全组装好的，有一个黄铜轴，两个内径1/4英寸、外径1/2英寸的球轴承和一个安装板。外径1/2英寸的球轴承和一个安装板。安装板上有4个安装孔，用于安装2号-4号螺丝。 与H6系列编码器的安全连接是通过一个5针（单端版本）或10针（差分版本）闭锁连接器（单独出售）实现的。配套的连接器可从美国数字公司获得，有多种电缆选择和长度。 内部差分线路驱动器（26C31）可以在TTL电平下为差分版本提供20mA的源和灌注。推荐的接收器是工业标准的26C32。当差分接收器用一个150Ω的电阻和一个0.0047μF的电容串联在每个差分对上时，可以实现最大的抗噪能力。电容可以节省电源，否则，每对差分的功耗将增加约20mA，3对差分的功耗将增加60mA。
