增量旋转编码器 E6

光学机械数字

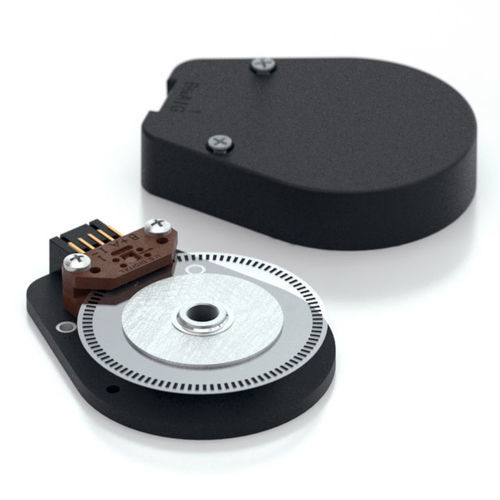

快速、简单的组装和拆卸 坚固的螺钉连接的外壳 积极的闩锁连接器 可接受0.010英寸的轴向间隙 2通道正交TTL方波输出 可选的索引（第三通道） 适用于直径为2毫米至1英寸的轴。 产品说明 E6系列旋转编码器有一个坚固的玻璃填充聚合物外壳，使用5针或10针锁存连接器。这种光学增量式编码器的设计可以很容易地安装和拆卸到现有的轴上，提供数字反馈信息。 内部组件包括一个安装在精密加工的铝毂上的麦拉盘和一个编码器模块。该模块包含一个高度准直的固态光源和单片相控阵传感器，它们共同提供了一个对机械错位有极强容忍性的系统。 单端输出版本（S-选项）通常用于10英尺或以下的电缆。对于更长的电缆长度，建议使用差分输出版本（D-选项）。 底座与表面的连接可以通过使用几个机器螺栓圈来完成。使用定心工具可以确保底座与轴的中心线的定位。盖子用两个4-40平头螺钉牢牢地固定在底座上，以提供一个有弹性的包装，保护内部元件。 与E6系列编码器的安全连接是通过一个5针（单端版本）或10针（差分版本）锁存连接器实现的。配套的连接器可由US Digital提供，有多种电缆选择和长度。
