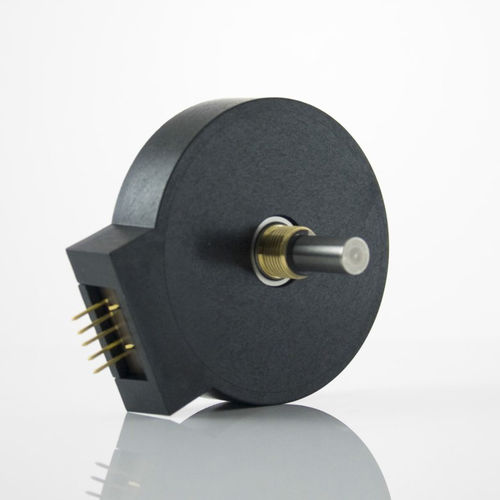

增量旋转编码器 S2

光学实心轴非接触式

2通道正交，TTL方波输出 第三通道指数选项 宽广的工作温度 产品说明 S2系列高分辨率光轴编码器是一个非接触的旋转数字转换器。该编码器可用于位置反馈或手动接口，将实时轴角度、速度和方向转换为TTL兼容的正交输出，可带或不带分度。它可以从一个单一的 "数字转换器 "运行。 S2是我们的第一代球轴承光轴编码器，可供那些将其设计到产品中的客户使用；然而，建议在新设计中使用S6来代替S2。 S2设计用于驱动最长为10英尺的电缆。对于更长的电缆长度，建议增加一个PC4/PC5差分线路驱动器。 有三种轴扭矩版本可供选择。 默认扭矩版本有一个套筒衬套，旨在为前面板人机界面应用提供理想的扭矩和感觉。 滚珠轴承版本使用微型精密滚珠轴承，适用于高速和超低扭矩应用。 轻度静态阻力选项有一个套筒衬套，不刻意增加扭矩，适用于可接受少量扭矩的低转速应用。 与S2系列编码器的连接是通过一个5针的标准连接器进行的。配套的连接器可由US Digital提供，有多种电缆选择和长度。
