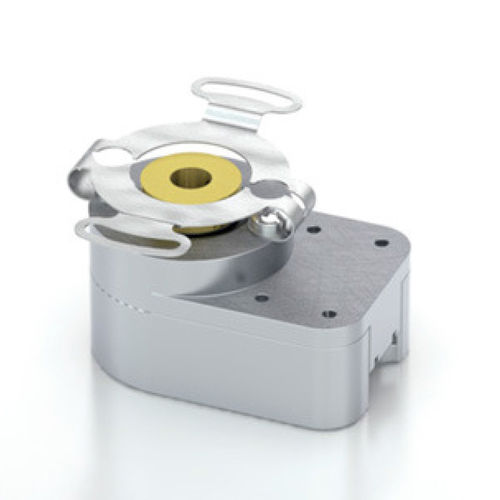

增量旋转编码器 HB5M

光学中空轴数字输出式

HB5M 是一种空心孔（空心轴/推孔）光学编码器，配有加工铝外壳和阳极氧化防护表面。 HB5M 光学增量编码器设计用于轻松安装到现有轴上，以提供数字反馈信息。 典型应用包括电机反馈、过程控制、机器人、纺织机械和电梯控制。 HB5M 轴承式编码器具有一个空心孔，可接受直径从 5mm 到 8mm 的轴径。 编码器滑过轴上，并用两个 4-48 固定螺钉锁定到位。 与标准套件编码器相比，灵活的防旋转支架使得编码器更耐受轴跳动。 HB5M 可承受轴向最大为 0.030" 和 0.010" 径向的轴跳动。 灵活的系绳可在一个 1.812" 螺栓圈上安装两个 4-40 机器螺丝。 HB5M 外壳标准配备一个封闭的盖子或机身上的可选孔，使轴完全通过编码器。 差分版本具有内部差分线路驱动器 (26C31)，可在 TTL 电平下源和吸收 20mA。 连接到此编码器的电缆应具有 3 对数据通道的双绞线，加上电源和接地。 推荐的接收器是行业标准 26C32。
