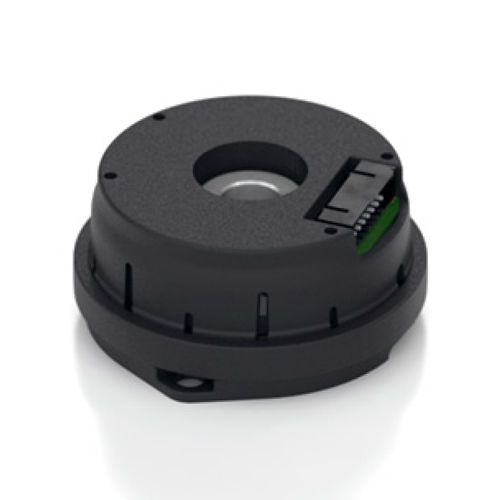

增量旋转编码器 EC35

光学机轴安装式交换通道式

EC35 快速装配光学换向编码器专为大容量、低成本的 OEM 运动控制应用而设计。 EC35 提供A/B/Z增量输出和U/V/W 输出，用于无刷电机换向。 EC35 在直径为 1.28" 或 1.812" 的螺栓圈上使用 2 个螺钉安装到电机上。 当编码器组件放在电机轴上时，精密加工的编码器集线器将推开。 这种设计可以牢固地夹住轴，无需固定螺丝。 内置的可拆卸间隔工具可确保编码器磁盘在安装编码器外壳时自动设置为正确的间隙。 编码器可以通过在组件上旋转一个环，然后用一个简单的工具按下环来锁定所有东西到位 “定时”。 EC35 采用单个 5V 电源供电，并配有一个 15 引脚连接器，为A/B/Z和U/V/W 提供差分输出，也可选配开集电极 U/V/W 输出。 单端输出只能使用每对差分的 + 输出来获得。 内部 26C31 线路驱动器可以在 TTL 电平下源和吸收 20 mA。 推荐的差分接收器是行业标准 26C32。 当差分接收器用一个 150 Ω 电阻端接时，每个差分对上放置一个 0.0047 μF 电容串联时，可实现最大的噪声抗扰性。
