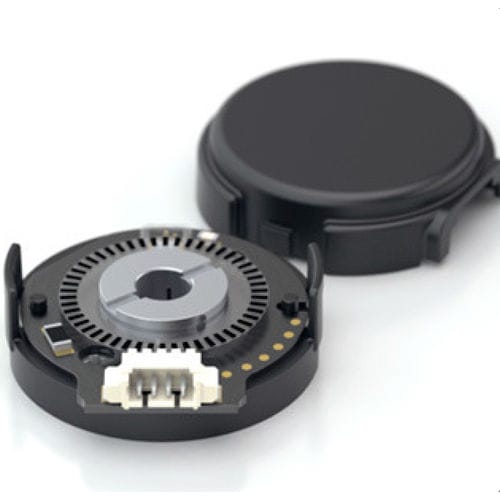

增量旋转编码器 E8T

光学机轴安装式紧凑型

E8T 透射式光学编码器旨在为大容量、紧凑的空间应用提供数字正交编码器反馈。 E8T 旨在替代E7P/E8P，提供更高的最大速度和更高的输出驱动。 E8T 采用创新的推入式编码轮，可接受 0.118 英寸到 0.375 英寸的轴直径。 E8T 默认编码器底座提供两个 #4-40 的安装孔，长度为 0.188" 或两个 M2.5，长度为 5mm 的螺钉在 0.75 "的螺栓圆直径上。 还提供直径为 1.28 英寸的螺栓圆形支架，仅带有 #4-40，长度为 0.188 英寸的螺丝。 编码器盖很容易贴在底座上，并标有连接器引脚输出。 单端输出版本使用 4 导体、高保持性、偏振、1.25mm 间距连接器进行连接。 差分输出版本使用类似的 6 引脚连接器。 不包括配接电缆和连接器（请参阅电缆/连接器网页），并且单独提供。
