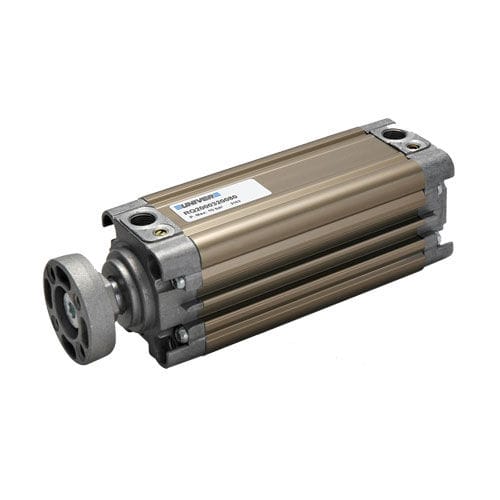

气缸 RQ series
单作用坚固紧凑型

气缸 - RQ series - UNIVER Group - 单作用 / 坚固 / 紧凑型
气缸 - RQ series - UNIVER Group - 单作用 / 坚固 / 紧凑型
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
气动
配置
单作用
防护指数
坚固
其他特性
紧凑型, 串联, 标准
运行行程

最少: 5 mm
(0.197 in)

最多: 25 mm
(0.984 in)

力度

最少: 24 N

最多: 90 N

扭矩

2 Nm, 3 Nm, 5 Nm, 8 Nm
(1.475 ft.lb, 2.213 ft.lb, 3.688 ft.lb, 5.9 ft.lb)

速度

1 m/s
(3.28 ft/s)

产品介绍

一系列新型紧凑型气缸适用于长行程和重型应用的标准配备了超大型导轨和杆,第一个具有可调节气动缓冲,没有尺寸变化。 轴间、定心直径和杆符合 ISO 6431 和 VDMA 24562 规格。 技术特性 工作压力:1,5-10 巴环境温度:-20℃-80°C 流体:过滤空气,润滑或非滚筒式挤压铝合金,带镀铬活塞杆。 超大型导游。 可调节缓冲(10 毫米-)。 带非旋转活塞杆 (RQ-... 系列)的型号是标准配有 母杆上的组装法兰。 最大操作速度:1 米/秒. 磁性版本。 根据要求 -磁性传感器 DF-... (部分配件第 2 页) -磁性传感器部件用线保护带编号 DHF-002100。 -用于 RS 系列型号的法兰。 -空心活塞杆仅适用于通过活塞杆型号。 -仅适用于带镀铬杆的锁定单元。 (部分高科技页 4) -带集成安全锁定单元的缸强系列 (部分高科技页 61) -滑动单元仅适用于带扩展活塞的缸. ( 高科技第 51 页) 结构细节 • 桶装挤压铝合金, 外部和内部阳极氧化 15 点, 平滑型材, 暗装式传感器. • 铝合金压铸端盖。 • 镀锌钢的自攻螺钉。 • 镀铬钢棒;根据要求提供不锈钢。 • 铝活塞。 • 乙酰树脂滑块。 • 超大轴承。 • 丁腈橡胶的活塞密封件。 • 聚氨酯杆密封件。

---
