带单腔
/挤出型材铝 16-5Omm./冲程至 5 m.
/各种供应端口配置可供选择。
/ 各种马车类型。
/ 高翻译速度 1-3 米/秒。
带集成导轨
/挤压模型铝 25-5Omm/冲程至 6 m
/柔性轴承系统。
/ 塑料轴承减少噪音。
/ 翻译速度 0,2-1,5 米/秒/秒。
/可用锁定单元。

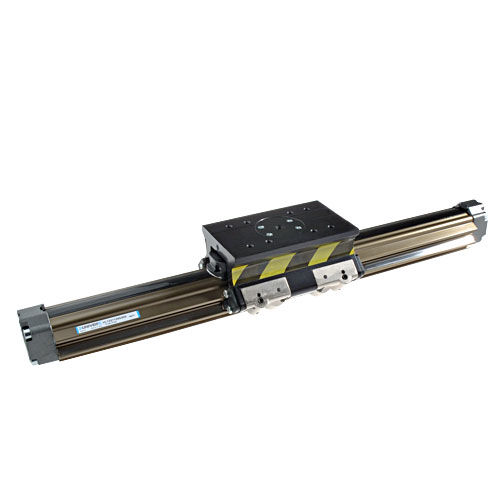

集成导轨 90°
/挤压型材为 25-50 毫米。/冲程至 6 米
/重型精密系列。
/ 刚性滚珠轴承系统。
/ 滚珠轴承上的滑块。
/ 翻译速度 0,2-2 米/秒。
/可用锁定单元。
技术特性
工作压力:3-10 巴环境温度:-20°C-+80°C 流体:过滤空气,带或不润滑至 500 毫米
孔径:16-25-32-40-50 毫米标准行程:最高 5 米(16 毫米)
至 6 米(25-50 毫米)
最高速度为常规翻译所需的速度:7-20 毫米/秒. 翻译速度:3 米/秒最大。
运输类型:标准, 中, 长, 双中型集成导轨:S5 系列:圆钢轴 VL1 系列:90° 钢箔
外部滑动:S5 系列:带塑料
滑动鞋
VL1 系列:带滚珠轴承
根据要求
-磁版 S1 系列(16 除外)磁性版本标准);对于 S5 系列,预见特殊磁性传感器支架挤出 DKS 系列(部分配件页面 6-V)。
-磁传感器 DH-系列-DF 系列 (16)
(部分配件页 2-V).
-带标准或长支架的滑动单元 S1 系列(J30-J31 系列)页面 47。
-S5-VL1 系列(L6 系列)第 7 页的锁定单元。
---
