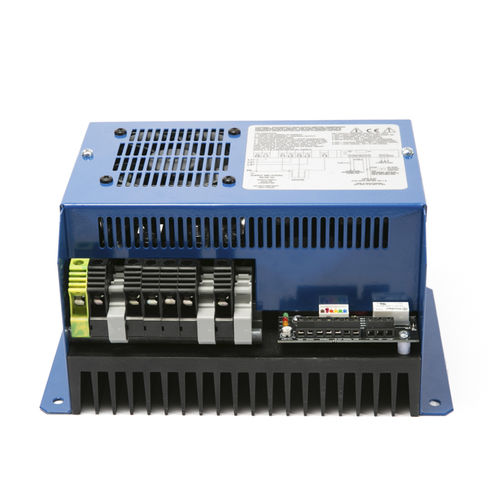

闸流晶体管功率控制器 PR3-SPM series

三相

PR3-E S/SP/SPM 系列晶闸管堆栈提供三相阻性负载的完全无缝控制，采用三分之二控制技术。 通过直流信号或使用 5kΩ 电位计手动控制功率电平。 PR3-E 爆发点火控制堆采用快速脉冲零伏开关技术，最大限度地减少闪烁并消除 RFI 问题。 这些控制器还集成了一个自动复位温度跳动、集成半导体保险丝和一个用于外部热跳动接线的集成无伏跳动/使能输入。 该范围包含两个额定功率：27kW 和 36kW。 对于每个额定功率，有三种版本可供选择：S（标准-不带高速（HS）保险丝和内部电源）、SP（标准 Plus-包括 HS 保险丝和内部电源）和 SPM（标准 Plus 监控）-包括 HS 保险丝、内部电源和 SCR/HS 保险丝监控）。 所有信号和电源端子都可轻松访问，安装简单。 应用 适用于 3 线、3 相浮星或闭合增量配置电阻负载。 这包括空气窗帘应用的加热、通风和空调 (HVAC) 市场，同时也适用于炉、烤箱、干燥机和热板 功能 翻转/启用 输入此输入应由伏自由触点驱动。 当触点关闭时，装置将启用为负载供电。 当触点打开时，这将禁用负载的电源。 如果未使用此输入，则必须安装导线链接以使装置能够使用。 报警继电器输出（3 路端子-无伏触点，常开（NO），常闭（NC），通用（COM）。
