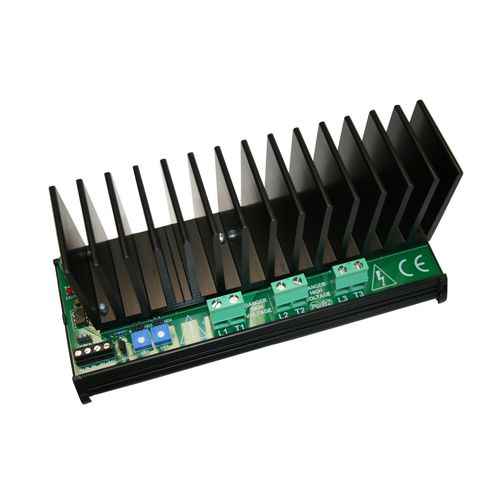

闸流晶体管功率控制器 PR3-DIN series

快速瞬态三相DIN导轨

PR3-DIN 晶闸管堆栈系列可完全无缝控制来自 BMS 或类似控制器的三相电加热负载。 这些突发点火控制器采用零伏开关技术，最大限度地减少 RFI 问题。 采用三分之二控制技术，可提供 12kW 或 18kW 型号，适用于 415V 的典型交流电压电源。 两种型号具有相同的特性，包括：-DIN 导轨安装能力；直流电压信号控制；带自动复位、报警输出和 LED “Output-ON” 指示的温度跳动；易于访问内部信号和电源端子；每个额定功率不需要额外的散热器。 应用 合适的应用包括电加热线圈、加热电缆和电炉。 功能 循环时间和信号重新调整 循环时间是预设的。 5V 的 0 至 10V 直流输入信号等同于负载处于 50% 开启状态，同样，负载为 2.5V 时，负载将为 25% 开启。 因此，10V 输入信号将等于 100% 即完全开通。 注意：可以使用 HD3、HD4、VR1 和 VR2 调整循环时间和信号重新调整，但通常不需要。 这些控件设置不正确可能会导致过载状况、故障和 PR3-DIN 系列永久损坏。 不要尝试调整这些控制，而不提及供应商/制造商。 手动覆盖 PR3-DIN 系列预设到自动 “A” 位置。 通过将 HD2 跳线插头置于 “M” 位置，可以手动覆盖输入信号。
