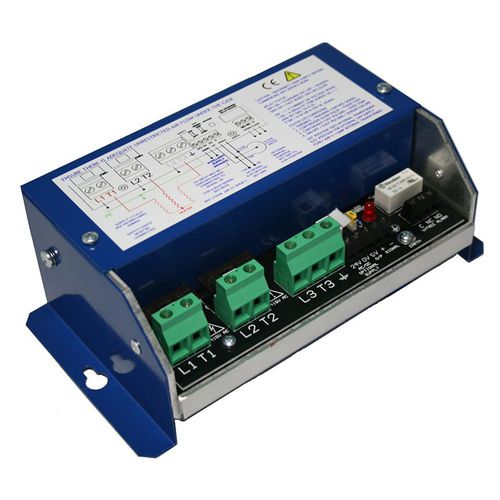

闸流晶体管功率控制器 PR3 series

快速瞬态三相

该 PR3 系列晶闸管堆栈提供三相电阻负载的完全无缝控制，采用三分之二控制技术。 信号控制通过直流信号或通过 5kΩ 电位计手动控制。 这种突发点火控制堆采用快速脉冲零伏开关技术，最大限度地减少闪烁并消除 RFI 问题，还集成了自动复位温度跳动、集成半导体保险丝和散热器。 该型号是自然风冷的，可以方便地访问信号和电源端子，安装简单。 应用 适用于 3 线、3 相浮星或闭合增量配置电阻负载。 这包括空气窗帘应用的加热、通风和空调 (HVAC) 市场，也包括炉、烤箱、烘干机和热板。 功能 报警继电器功能（3 路端子-无报警 “NO_NC_C”） 报警电路具有无电压继电器触点，额定电压高达 2A @ 125V 交流 (RMS) 负载。 继电器的内部电源通过两个 20mm 1A 保险丝从变压器获得。 它们连接到 L1 和 L2 相，因此继电器和 LED 只有在出现过温条件、传感器故障或 L3 相位损失时才能通电。 过温保护 当传感器检测到 90ºC 以上的散热器温度时，报警继电器会改变状态，LED 脉冲会迅速发生。 负载的电源将断开，直到温度下降到 85ºC 时才会返回。 如果传感器出现故障，温度传感器损耗 LED 状态更改为 ON/OFF（快速脉冲）
