函数发生器 DNx-AO-364 series

任意波形可编程卡片式

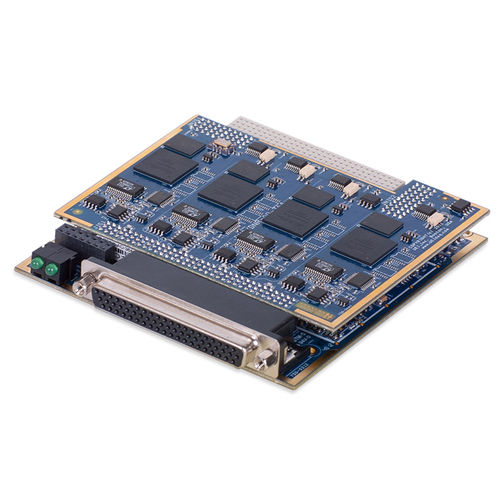

DNx-AO-364是4通道函数发生器/任意波形发生器（AWFG）板，分别用于UEI流行的Cube/RACKtangle机箱。提供高达150kHz的标准正弦波、方波和三角波，或者用户可以利用板卡的AWFG功能创建自定义波形。每个通道的输出可以独立于其他通道进行设置，也可以利用可编程的相移功能与任何其他通道进行奴役。 DNx-AO-364在其频率输出和电压输出设置中都提供高分辨率。输出频率可从1 mHz到150 kHz设置，分辨率为0.25 Hz，总体精度为±1.0 Hz。输出电压可以从0到8.45Vrms设置，分辨率为16位。输出直流偏移可在±12.0 VDC之间设置，同样具有16位分辨率。请注意，包括输出电压和偏移在内的总输出电压选择不得超过±12.0 VDC。输出可以在软件控制下启用或禁用，输出阻抗分别为150 kOhm。 特点 4通道函数发生器/AWFG接口 DNA-AO-364用于Cube I/O机箱（照片中显示的DNR版本）。 DNR-AO-364与RACKtangle™ I/O机箱一起使用 4个可独立配置的通道 正弦、方形、三角形或AWFG输出 1 mHz至150kHz输出 0.25Hz的输出分辨率 软件可选择通道间的相位偏移 实时频率回转/扫频
