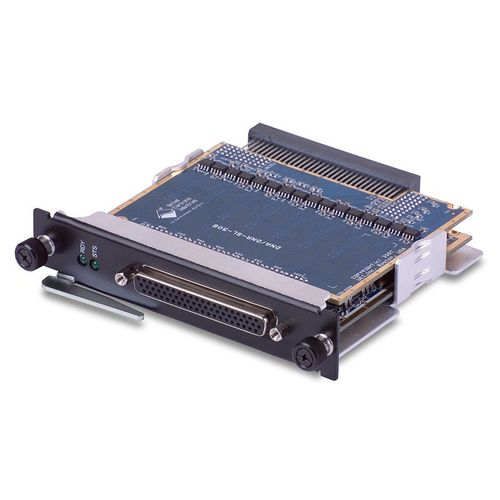

串行接口卡 DNx-CSDB-509 series

RS-232RS-485RS-422

8端口CSDB和RS-232/485串行通信接口 特点 DNA-CSDB-509与Cube I/O机箱一起使用 DNR-CSDB-509用于RACKtangle™ I/O机箱 8个独立的端口 每个端口可通过软件配置为CSDB、RS-232或RS-422/485 支持12.5 kbit/s和50 kbit/s的CSDB速率 RS-232的最大速度为256 kbit/s，RS-422/485为1Mbit/s 每个端口的比特率设置完全独立 端口、端口和电路之间有350V隔离；15kV ESD DNx-CSDB-509是分别用于Cube/RACKtangle I/O机箱的8端口串行通信接口。该板提供完全隔离的软件配置的CSDB（商业标准数字总线）、RS-232或RS-485接口。该板是基于串行的航空电子设备以及通用串行I/O的理想接口。 DNx-CSDB-509在CSDB模式下支持12.5 kbaud和50 kbaud数据速率，在RS-485模式下传输速率高达1 Mbaud，在RS-232模式下高达256 kbaud。它还支持12、12.5和50 kbaud的通信，数据速率精度优于0.1%。还支持基于4.125 MHz或1.8415 MHz的整数除数的波特率。基于每个端口的工业标准UART，该板支持半双工和全双工模式的RS-422/485操作。 DNx-CSDB-509与各种传统的航空电子设备兼容。该板在RS-485模式下使用时支持RS-422点对点或网络应用，并为RS-485通信提供200Ω的软件可选TX和/或RX终端。
