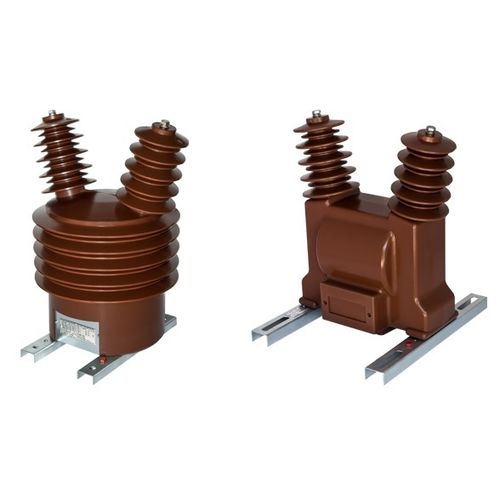

测量变压器 VFZ series

树脂浇注用于防护用于外部

这些是室外安装的电压变压器类型。 该树脂具有环脂和室外防性。 由于 它是真空浸渍和固化的长期热控制周期， 因此 获得一种具有高电气和机械品质的绝缘材料，抗紫外线和跟踪、侵蚀和老化效果的绝缘材料。 为了增加蠕变年龄距离，绝缘体配备了双棚， 其形状经过多年的研究已经确定。 它们最多包含三个用于收入 计量和保护目的的绕组。 当 需要接地故障检测时，可以提供额外的100/3 V 绕组。 其核心采用优质硅钢层压材料制成。 如果 要求增加比率，则可以通过二级线圈上的中间端子或额外的线圈来实现。 我们还 生产低电阻屏蔽的 “铁路型” 电压变压器。 设备的最高电压 (千伏) 12 24 24 额定绝缘水平 (千伏) 12/28/75 24/50/125 额定初级电压 (V) 从 3000 到 20000 额定二次电压 (VI 100 或 110 根据请求提供二次水龙头 精度等级 02:05:3 额定测量绕组 (VA) 25 至 180 10 高达 100 二次绕组的连续热电流 (A) 5 额定电压因子和允许的持续时间 1.2 x 未 额定频率 (赫兹) 162/3:50:60 类绝缘 电子重量 (公斤) 40 45 30 爬行距离 (毫米) 872 1084 774 每千伏线路到线路电压蠕变 (厘米/千伏) 726 4,52 3,1 悬臂强度 (N) > 5000 最大安装高度 (m) 高达 1000 环境温度 (: Q-25 至 + 55
