电流互感器 Al 12
测量封装用于防护

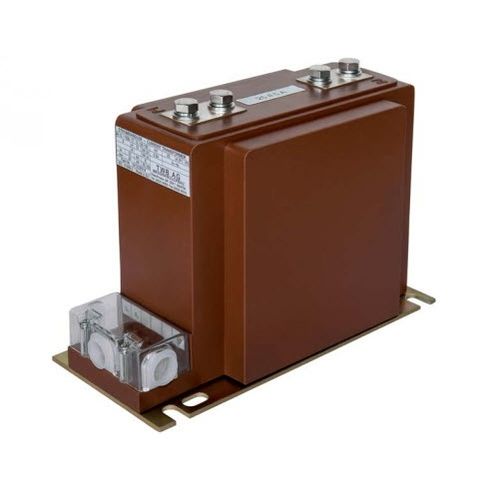

电流互感器 - Al 12 - TWB SA - 测量 / 封装 / 用于防护
电流互感器 - Al 12 - TWB SA - 测量 / 封装 / 用于防护
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
电流, 测量
构造
封装
应用
用于防护, 用于室内服务
用电规格
中电压
其他特性
初级, 次级
主电流

最少: 5 A

最多: 2,500 A

产品介绍

我公司生产的配套型电流互感器是用于室内安装的。它们包含了最多五个铁芯,用于收入 计量和保护用途,由优质硅或镍钢层压制成。所有有源 各部分均用脂环族户外树脂浸渍。如果要求1:2的重新连接,这可以是一个很好的选择。 可以通过在主端子上安装重新连接杆或在主端子上安装中间端子来实现。 二次线圈。二次线圈的每一个端子都可以单独地直接与金属基座通过以下方式接地 螺栓。这些类型是免维护的,而且就其主要尺寸而言,许多类型对应于 德国标准DIN 42600。 设备最高电压(kV):12。 额定绝缘等级(kV) :12/28/75。 额定一次电流(A):5至2500。 初级再连接(A):2x5至2x 1000。 二级水龙头:根据要求 额定二次电流(A):5或1 测芯精度等级:0.1:0.2S:0.2:0.5S;0.5:1:3。 仪器安全系数:5或10 测量核心的额定负担(VA):1.25至30。 保护芯精度等级:5P:10P 精度极限系数:5或10或15或20。 保护核心的额定负担(VA):1.25至30。 核心数量:最多3个 额定频率(Hz) :162/3:50:60 额定热短时电流[kA]:lth=100xIn(最大120)/1 s。 额定动态电流(kA):Idyn=2.5×Ith。 绝缘等级:E 重量(公斤):20 悬臂强度(N) :>5000 最大安装高度(m):最高1000米 环境温度C°:5至+50。 规格:IEC 61869-1 & 2 : DIN 42600。ANSI:BS等。 电容式分压器:可根据要求提供 图纸编号:ZN 2111/12-ZN 2115/22。

---

PDF产品目录

该产品还没有PDF产品手册

查看TWB SA的所有产品目录
