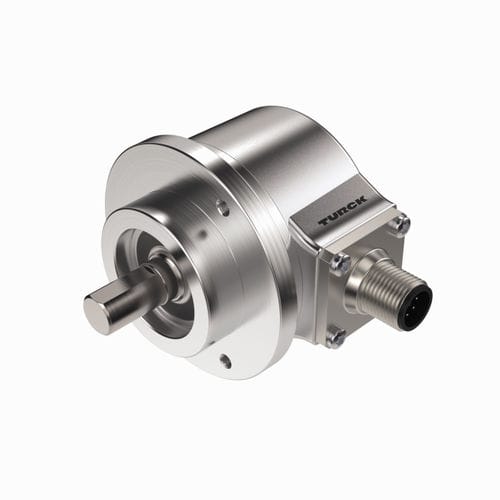

增量旋转编码器 REI-E-113T10C-4B5000-H1181光学实心轴法兰
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 增量
- 所用技术
- 光学
- 机械特性
- 实心轴, 法兰
- 输出信号
- RS-422
- 电气连接
- M12连接器
- 电源电压
- 5Vdc, 24Vdc, 15Vdc, 12Vdc
- 保护水平
- IP64
- 分辨率增量式编码器(脉冲/转)
最多: 5,000 unit
最少: 0 unit
- 法兰尺寸
58 mm
(2 in)- 轴直径
10 mm
(0.39 in)- 转速
最多: 4,500 rpm
(28,274 rad.min-1)最少: 3,000 rpm
(18,850 rad.min-1)- 输出频率
300 kHz
- 工艺温度
最多: 70 °C
(158 °F)最少: -20 °C
(-4 °F)
产品介绍
夹紧法兰，Ø 58 mm
实心轴，Ø 10 mm × 20 mm
光学测量原理
轴材质：不锈钢
防护等级IP64（外壳和轴端）
‐20…+70 °C
最大4500 rpm（持续工作3000 rpm）
5…30 VDC
RS422/TTL，带反相信号
最大脉冲频率300 kHz
M12 × 1公头，8针
每转脉冲数为5000
原产国 - IN
重量 - 376 g
技术数据
编码器线缆 - Efficiency-Line
技术 - 光电式
输出类型 - 增量型
轴型 - 轴型
轴径D [mm] - 10 mm
法兰直径 - Ø 58 mm
法兰类型 - 夹紧法兰
分辨率，增量型 - 5000 ppr
工作电压 - 5…30 VDC
输出性能 - RS422/TTL
output_function_remark - 带反相信号
电气连接 - 接插件
接插件型号 - M12 × 1
外壳材料 - 镀锌膜
最低环境温度 - -20
最高环境温度 - 70
