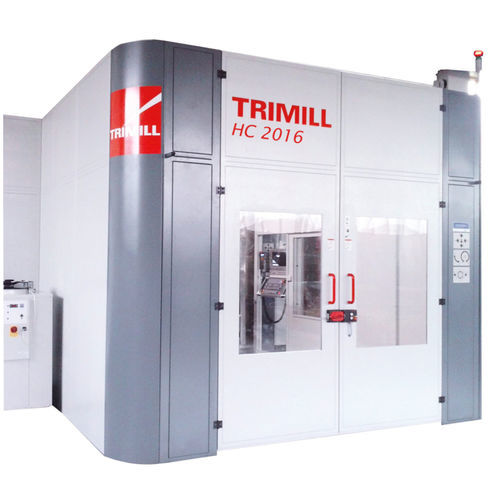

4轴数控铣床 HC 2016卧式龙门式旋转台
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 4轴
- 卧式／立式
- 卧式
- 结构
- 龙门式, 旋转台
- 主轴头
- HSK A-63, HSK-A100
- 其他特性
- 高效率
- X轴
2,000 mm
(78.74 in)- Y轴
1,600 mm
(62.99 in)- Z轴
1,000 mm
(39.37 in)- 转速
14,000 rpm, 24,000 rpm
(87,965 rad.min-1, 150,796 rad.min-1)- 输出功率
29 kW, 32 kW, 38 kW, 40 kW
(39.43 hp, 43.51 hp, 51.67 hp, 54.38 hp)- 最大台面负荷
25,000 kg
(55,116 lb)- 总重量
39,600 kg
(87,303.06 lb)
产品介绍
独特的封闭式横杆设计（X 轴）和带内部安装的四导轨滑块的横滑块（Y 轴和 Z 轴）
稳定的热对称导轨带来恒定的加工效果
固定工件，实现高表面质量
生产率高 - 机器设计用于一次装夹完成粗加工和精加工
即使在加工深型工件时，也能实现出色的排屑效果
符合人体工程学的布局 - 易于操作和进入工作区
令人信服的性价比
旅行
旋转台 [ - n x 360
可选主轴/机头
扭矩 (S1/100%) [Nm] - 306
扭矩 (S6/40%) [Nm] - 390
可选主轴/机头
扭矩 (S1/100%) [Nm] - 69
扭矩 (S6/40%) [Nm] - 91
其他
夹紧面 [mm] - 1.600 x 1.600
加速度 [m/s2] - 2,5
---
