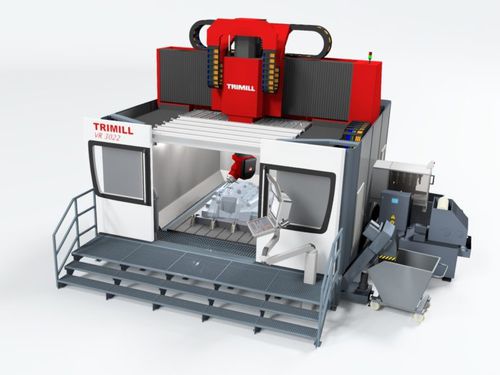

5轴数控铣床 VR 3022立式龙门式固定台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 龙门式, 固定台式
- 主轴数量
- 二机轴
- 主轴头
- HSK A-63, HSK-A100
- 其他特性
- 紧凑型, 刚性, 高效率, 高速, 线性电动机式
- X轴
3,000 mm
(118.11 in)- Y轴
2,200 mm
(86.61 in)- Z轴
1,200 mm
(47.24 in)- 转速
15,000 rpm, 24,000 rpm
(94,248 rad.min-1, 150,796 rad.min-1)- 输出功率
最多: 65 kW
(88.38 hp)最少: 42 kW
(57.1 hp)- X轴进给速度
60,000 mm/min
(39 in/s)- Y轴进给速度
60,000 mm/min
(39 in/s)- Z轴进给速度
60,000 mm/min
(39 in/s)- 最大台面负荷
7,000 kg
(15,432 lb)- 总重量
70,000 kg
(154,323.58 lb)
产品介绍
五轴 VR 系列 TRIMILL 龙门铣床是专为高速半精加工和精加工而开发的。其关键技术参数特别是高进给速度（60,000 mm/min）和加速度（5 m/s2），这些都是通过使用直线电机和质量优化横梁实现的。
机床包括铸铁 U 形底座，可直接固定在平坦的车间地面上
机器前方设有供操作员行走的金属平台楼梯
所有主要部件的冷却都是标准配置的一部分
高精度的上龙门配置
X 轴 4 个直线导轨，Y 轴和 Z 轴 2 个直线导轨
高度优化的横梁和横梁支撑焊接结构
固定工件，实现最高的表面质量
可选主轴/机头
型号 - T15C
扭矩 (S1/100%) [Nm] - 67 / 96
扭矩 (S6/40%) [Nm] - 84 / 124
主轴倾斜 [ - +/-115
机头旋转 [ - +/-360
加固（倾斜轴） [Nm] - 5.400
加强（枢轴） [Nm] - 6.120
定位步骤 [ - 连续
可选主轴/机头
型号 - L1C
扭矩 (S1/100%) [Nm] - 67
扭矩 (S6/40%) [Nm] - 87
主轴倾斜 [ - +/-100
机头旋转 [ - +/-270
加强（倾斜轴） [Nm] - 2.000
加强（枢轴） [Nm] - 4.000
定位步骤 [ - 连续
其他
夹紧面 [mm] - 3.250 x 3.250
加速度 [m/s2] - 6
---
