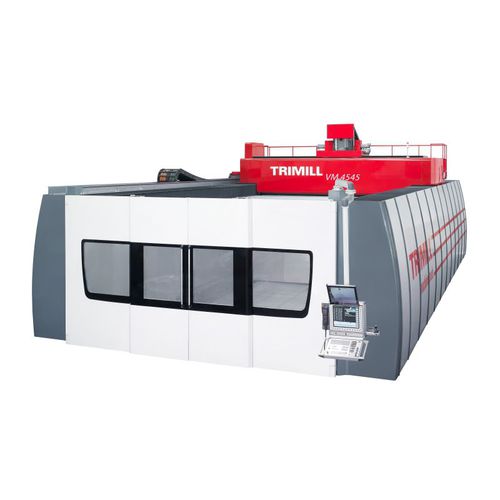

5轴数控铣床 VM 4545立式龙门式HSK A-63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 龙门式
- 主轴头
- HSK A-63, SK50, HSK-A100
- 应用
- 用于重型作业
- 其他特性
- 紧凑型, 刚性, 高效率, 多机轴
- X轴
4,500 mm
(177.17 in)- Y轴
4,500 mm
(177.17 in)- Z轴
1,500 mm, 1,800 mm
(59.06 in, 70.87 in)- 转速
最少: 2,500 rpm
(15,708 rad.min-1)最多: 24,000 rpm
(150,796 rad.min-1)- 输出功率
最少: 0.02 kW
(0.02 hp)最多: 0.07 kW
(0.1 hp)40 kW, 50 kW, 52 kW, 70 kW
(54.38 hp, 67.98 hp, 70.7 hp, 95.17 hp)- X轴进给速度
40,000 mm/min
(26 in/s)- Y轴进给速度
40,000 mm/min
(26 in/s)- Z轴进给速度
40,000 mm/min
(26 in/s)- 最大台面负荷
7,000 kg
(15,432 lb)- 总重量
115,800 kg
(255,295.3 lb)
产品介绍
横梁（X 轴）和带内部安装的滑块和铣削单元（Y 轴和 Z 轴）的横梁支架采用独特的封闭式设计
稳定的热对称导轨带来恒定的加工效果
高生产率 - 机器设计用于一次装夹完成粗加工和精加工
采用可互换铣头进行精加工和重型粗加工
符合人体工程学的布局 - 易于操作和进入工作区
令人信服的性价比
可选主轴/机头
型号 - S1M
扭矩 (S1/100%) [Nm] - 1.000
扭矩 (S6/40%) [Nm] - 1.337
可选主轴/机头
型号 - S2M
扭矩 (S1/100%) [Nm] - 200
扭矩 (S6/40%) [Nm] - 264
可选主轴/机头
型号 - S3M
扭矩 (S1/100%) [Nm] - 306
扭矩（S6/40%） [Nm] - 390
可选主轴/机头
型号 - S4M
扭矩 (S1/100%) [Nm] - 1.000
可选主轴/机头
型号 - F4M/F5M
扭矩 (S1/100%) [Nm] - 350
扭矩（S6/40%） [Nm] - 468
主轴倾斜 [ -50/+95
机头旋转 [ -240/+240
加固（倾斜轴） [Nm] - 17.200
加强（枢轴） [Nm] - 15.000
定位步骤 [ - 连续/0,001
可选主轴/机头
型号 - U2M
扭矩 (S1/100%) [Nm] - 1.000
主轴倾斜 [ -185/+185
机头旋转 [ -240/+240
加固（倾斜轴） [Nm] - 3.000
加强（枢轴） [Nm] - 15.000
定位步距 [ - 0,001
可选主轴/头
型号 - H3M
扭矩 (S1/100%) [Nm] - 1.000
主轴倾斜 [ -105/+105
机头旋转 [ -240/+240
加强（倾斜轴） [Nm] - 6.000
加强（枢轴） [Nm] - 15.000
定位步距 [ - 0,001
可选主轴/头
型号 - T30M
扭矩 (S1/100%) [Nm] - 248
扭矩 (S6/40%) [Nm] - 314
---
