信号GPU TE0813-01-4DE11-AZ

视频

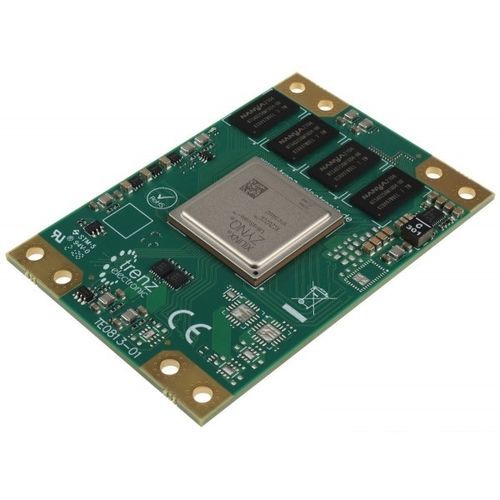

Trenz Electronic TE0813-01-4DE11-AZ是一个工业级MPSoC模块，集成了带ZU4EV的Xilinx Zynq UltraScale+、2 GByte DDR4 SDRAM、用于配置和操作的128 MByte闪存，以及用于所有板载电压的强大开关模式电源。通过坚固的高速堆叠连接提供大量可配置的I/O。 所有这些都在一个5.2 x 7.6厘米的微小空间内，而且价格最具竞争力。这些高密度的集成模块比信用卡还小，有多种型号可供选择。 所有部件的扩展温度范围至少为0℃至+85℃。模块的工作温度范围取决于客户的设计和冷却方案。请与我们联系选择。 Xilinx Zynq UltraScale+ XCZU4EV-SFVC784E ZU4EV，784引脚封装 尺寸。 5.2 x 7.6 cm 带有4 x 240针B2B连接器的插入式模块 坚固耐用，适合冲击和高振动 3毫米的安装孔，用于天际线散热器 2 GByte（64位宽度）DDR4 SDRAM 128 MByte QSPI引导闪存双路并行 用于MAC地址的2K比特串行EEPROM 48个高密度（HD）I/O（2组）。 图形处理单元（GPU）+视频编解码单元（VCU） 用户I/O 65 x 多用途I/O (MIO) 156个高性能（HP）I/O（3组）。 串行收发器。PS GTR 4; PL GTH 4 可编程的4通道PLL时钟发生器 所有电源都在板上 需要单3.3V电源或5V和3.3V备用电源 均匀分布的电源引脚可实现良好的信号完整性
