静电放电模拟器 901HS

ESD

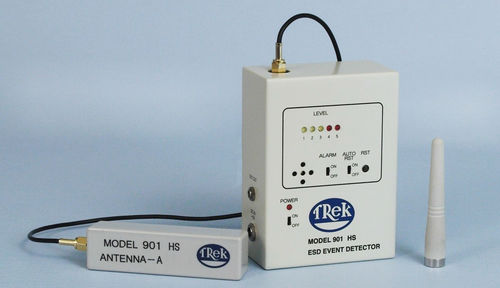

静电放电 (ESD) 事件是电荷过度积累的重要指标，在这些环境中，电荷可能不利于半导体或 LCD 行业的制造工艺。 Treks 901HS 模型是一种诊断工具，用于识别事件或验证可疑的 ESD 活动区域。 它适用于充电设备型号 (CDM) 应用。 静电放电产生的电磁波在不同的环境中传输方式不同。 为了适应这些差异，901HS 型号包括两个天线-一个主动天线，一个被动-可用于检测目的。 确定使用哪种天线通常取决于其部署的环境和所需的探测水平。 有源天线可以直接连接到 901HS 型号，也可以使用延长天线至 1.5 米的延长电缆。 它为天线定位提供了高度的灵活性，以实现最佳的接收能力。 有源天线可以在 50 mm 的距离下检测小至 10 V 的 ESD 事件。 还提供无源单极天线。 该天线具有检测能力，可识别距离为 90 mm 的小至 50 V 的 ESD 事件，通常在需要低灵敏度检测时使用。 当检测到 ESD 事件时，901 型号通过播放可听的通知音调并通过其五个 LED 指示灯直观显示检测到的事件电平，向操作员发出信号。
