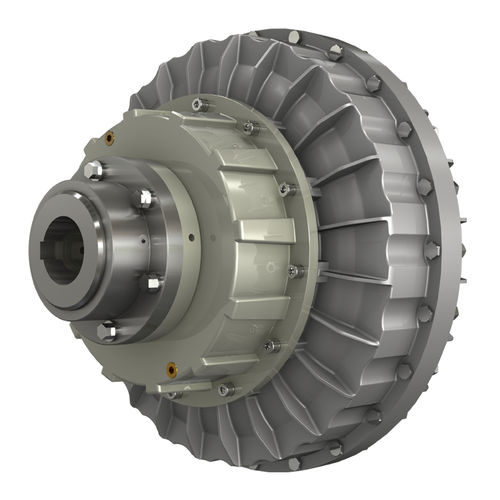

液力联轴器 K series用于电动机用于传动装置泵用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 液力
- 用途
- 用于电动机, 用于传动装置, 泵用, 海洋应用, 水泥工业, 用于涡轮, 柴油发动机, 变速箱, 用于搅拌器, 用于熔炉和烘箱, 用于风力涡轮机, 通风风扇, 用于鼓风机, 用于输送机, 食品工业, 用于搅拌机, 工业, 重载
- 性能
- 重型应用
- 扭矩
最少: 0 Nm
(0 ft.lb)最多: 21,000 Nm
(15,488.80513 ft.lb)- 旋转速度
最少: 600 rpm
(3,769.91 rad.min-1)最多: 4,000 rpm
(25,132.74 rad.min-1)
产品介绍
TRANSFLUID液力偶合器（K系列）为固定充液型，由三个主要部件组成：
主动叶轮（泵轮），安装于输入轴。
被动叶轮（涡轮），安装于输出轴。
外壳，与输出叶轮法兰连接，带有压紧油封。
前两个部件都可以用作泵轮或涡轮。
工作原理
TRANSFLUID液力偶合器是液力传动装置。两个叶轮如同离心泵和水轮机。（如由电动机或柴油机）输入驱动泵轮时，动能被传递给偶合器中的油液。油液受离心力作用沿泵轮叶片槽进入涡轮叶片槽。
涡轮吸收动能并产生一个和输入扭矩相等的扭矩使输出轴旋转。由于没有机械接触，也就没有磨损。传动效率仅受泵轮和涡轮之间转速差（转差率）的影响。
转差率对液力偶合器的工作来说是必需的，即，没有转差率就没有力矩的传递！从转差率可以推算出功率的损失。转差率计算公式如下：
转差率=（（输入速度-输出速度）/输入速度）×100%
一般条件下（标准负荷），转差率在1.5%（大功率）~6%（小功率）之间变化。
TRANSFLUID液力偶合器遵从所有离心机械的定律：
传递力矩和输入速度的2次方成正比；
传递功率和输入速度的3次方成正比；
传递功率和循环圆直径的5次方成正比。
K系列液力偶合器工作时需加油，可以按要求提供加水的版本。
